Eigenschaften:
weiß beschichtet mit Zylinderschloss, für Decken- und Wandmontage geeignet.
Türblatt mit Zylinderschloss. Stahlblech verzinkt, weiß beschichtet (RAL 9016). T3 entspricht der sichtbaren Rahmenbreite. Sonderanfertigungen bis 1.600 x 1.200 mm (im 50 mm Raster). Verstärkte Ausführung (Z-Profil), rauchdicht mit Prüfung bis 800 x 1.000 mm.
Vorteile:
- Abschließbar durch Zylinderschloss
- Einfache Montage
- Türblatt aushängbar
- Widerstandsfähige pulverbeschichtete Oberfläche
- Serienmäßig mit Mauerankern zur sicheren Montage
Durchreichmaß: A3 -7 mm bis Gr. 400 x 400 – Bauöffnungsmaß (BÖM): A1 +5 mm / B1 +5 mm
|

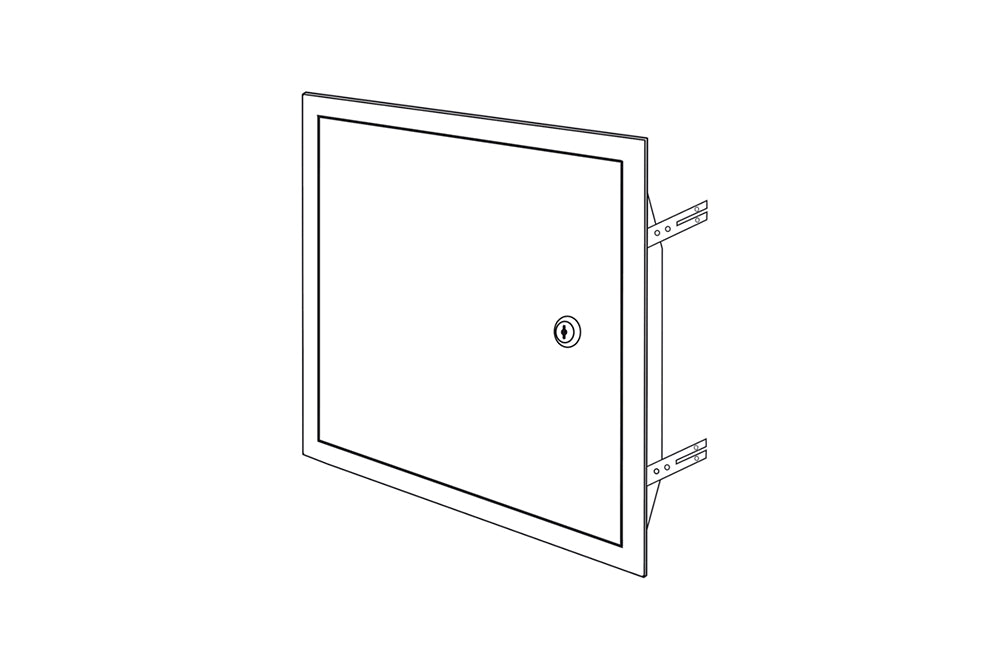

Softline Revisionstür mit Zylinderschloss
|
Größe
A x B (V)
|
Einbaumaß
A1 x B1
|
Außenmaß
A2 x B2
|
Lichte Weite
A3 x B3
|
Tiefe
T2 / T3
|
Gewicht (kg) |
| 150 x 150 |
150 x 150 |
185 x 185 |
145 x 145 |
27 / 20 |
0,4 |
| 200 x 200 |
200 x 200 |
235 x 235 |
195 x 195 |
27 / 20 |
0,5 |
| 250 x 250 |
250 x 250 |
285 x 285 |
245 x 245 |
27 / 20 |
0,8 |
| 300 x 300 |
300 x 300 |
335 x 335 |
295 x 295 |
27 / 20 |
0,9 |
| 400 x 400 |
400 x 400 |
435 x 435 |
395 x 395 |
27 / 20 |
1,4 |
| 400 x 600 |
394 x 594 |
438 x 638 |
368 x 568 |
21 / 25 |
2,4 |
| 500 x 500 |
494 x 494 |
538 x 538 |
468 x 468 |
21 / 25 |
2,5 |
| 600 x 600 |
594 x 594 |
638 x 638 |
568 x 568 |
21 / 25 |
3,4 |
