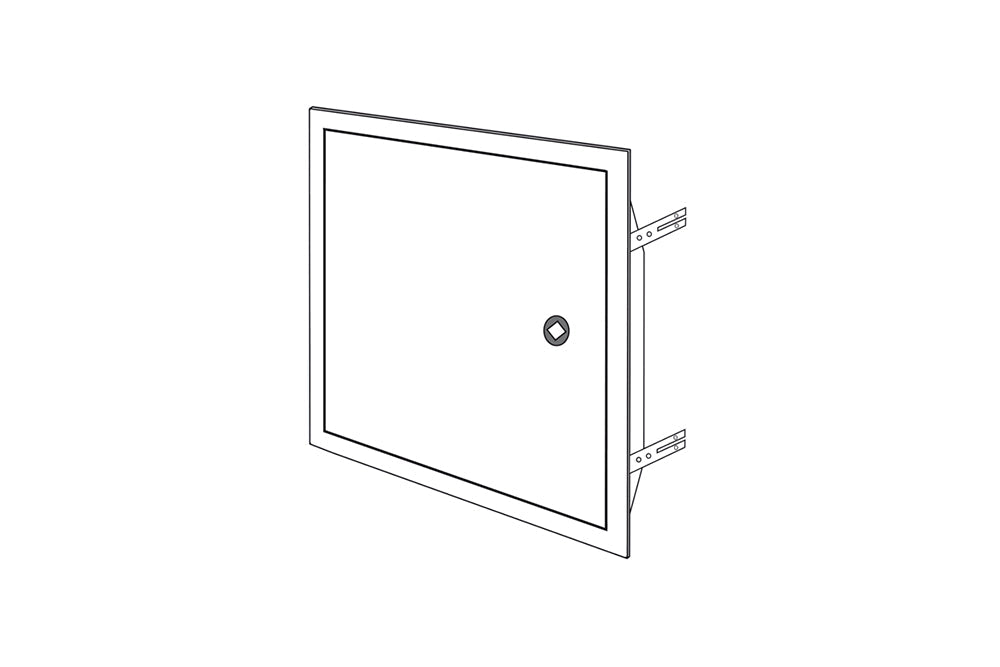

Softline Revisionstür - verzinkt - Front
Softline Revisionstür - verzinkt - klein

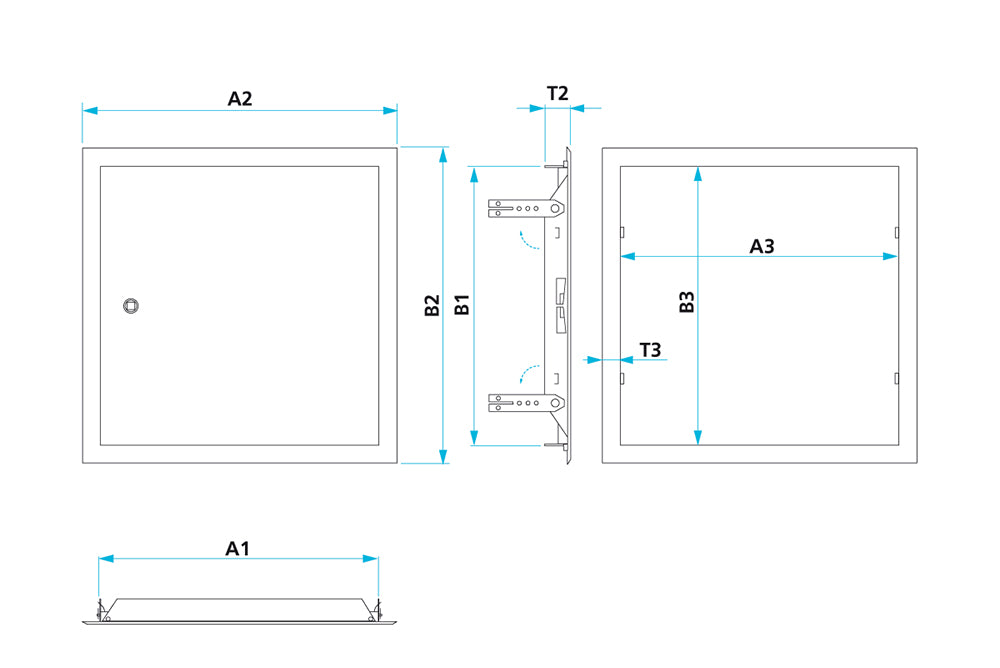

Softline Revisionstür - verzinkt - Abmessungen
Softline Revisionstür - verzinkt - Berechnung

Softline Revisionstür - verzinkt

€10,90 EUR
inkl. 19% MwSt. zzgl. Versandkosten zzgl. Versandkosten
Artikelnr.: NM22-801
Art: Baumaterial
Größe

Eigenschaften:

verzinkt, für Decken- und Wandmontage geeignet.

Türblatt mit versenktem Vierkantverschluss. Stahlblech verzinkt. Die Revisionstüren haben ab einer Höhe von 650 mm 2 Verschlüsse. Sonderanfertigungen bis 1.200 x 1.600 mm (im 50 mm Raster) und verstärkte Ausführung (Z-Profil), rauchdicht mit Prüfung bis 800 x 1.000 mm oder staubdicht möglich.

Vorteile:

- Einfache Montage
- Türblatt aushängbar, links oder rechts einbaubar
- Serienmäßig mit Mauerankern zur sicheren Montage

Bauöffnungsmaß (BÖM): A1 +5 mm / B1 +5 mm


Softline Revisionstür - verzinkt
Größe
A x B (V) 		Einbaumaß
A1 x B1 		Außenmaß
A2 x B2 		Lichte Weite
A3 x B3 		Tiefe
T2 / T3 		Gewicht (kg)
150 x 150 150 x 150 185 x 185 145 x 145 27 / 20 0,3
150 x 200 150 x 200 185 x 235 145 x 195 27 / 20 0,4
200 x 200 200 x 200 235 x 235 195 x 195 27 / 20 0,5
200 x 250 200 x 250 235 x 285 195 x 245 27 / 20 0,6
200 x 300 200 x 300 235 x 335 195 x 295 27 / 20 0,7
250 x 250 250 x 250 285 x 285 245 x 245 27 / 20 0,7
250 x 300 250 x 300 285 x 335 245 x 295 27 / 20 0,8
300 x 300 300 x 300 335 x 335 295 x 295 27 / 20 0,9
350 x 350 350 x 350 385 x 385 345 x 345 27 / 20 1,4
400 x 400 400 x 400 435 x 435 395 x 395 27 / 20 1,5
400 x 600 394 x 594 438 x 638 395 x 395 21 / 25 2,5
450 x 450 444 x 444 488 x 488 418 x 418 21 / 25 2,2
500 x 500 494 x 494 538 x 538 468 x 468 21 / 25 2,5
600 x 600 594 x 594 638 x 638 568 x 568 21 / 25 3,4
600 x 800 594 x 794 638 x 838 568 x 768 21 / 25 4,7
800 x 800 794 x 794 838 x 838 768 x 768 21 / 25 5,7


Sondergrößen:

800 x 100 und 1000 x 1000 sind vom Umtausch ausgeschlossen.




Download Montageanleitung
