Eigenschaften:

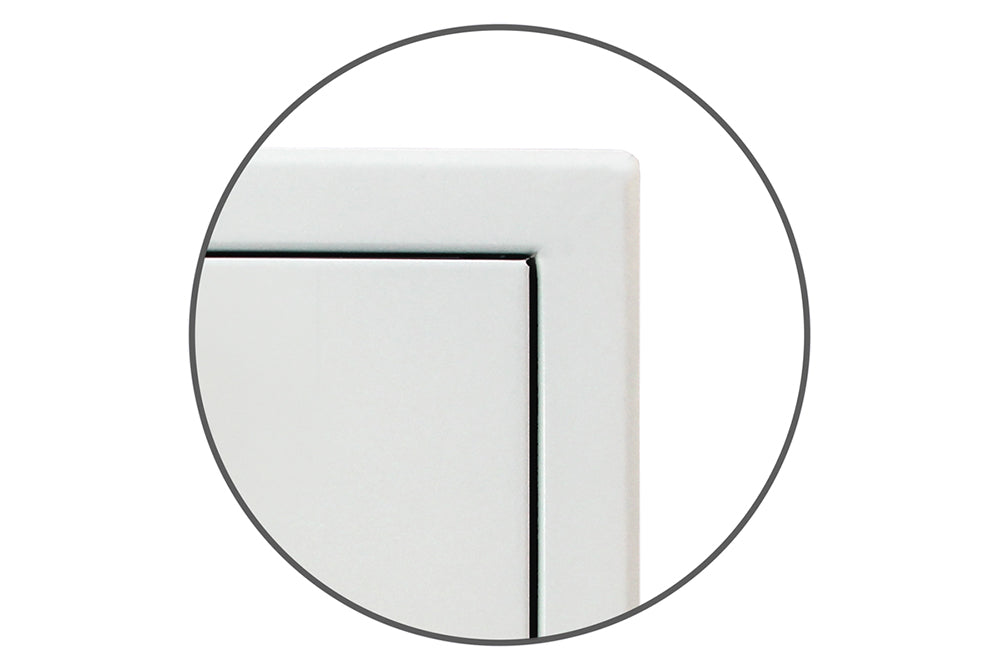

weiß beschichtet, besonders stabile Ausführung, für Decken- und Wandmontage.

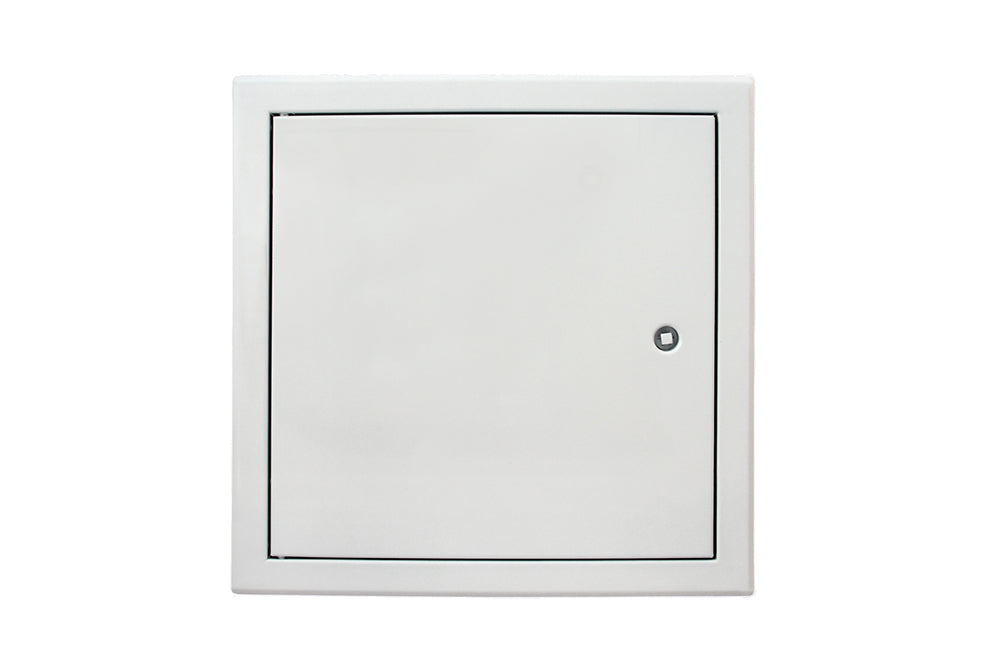

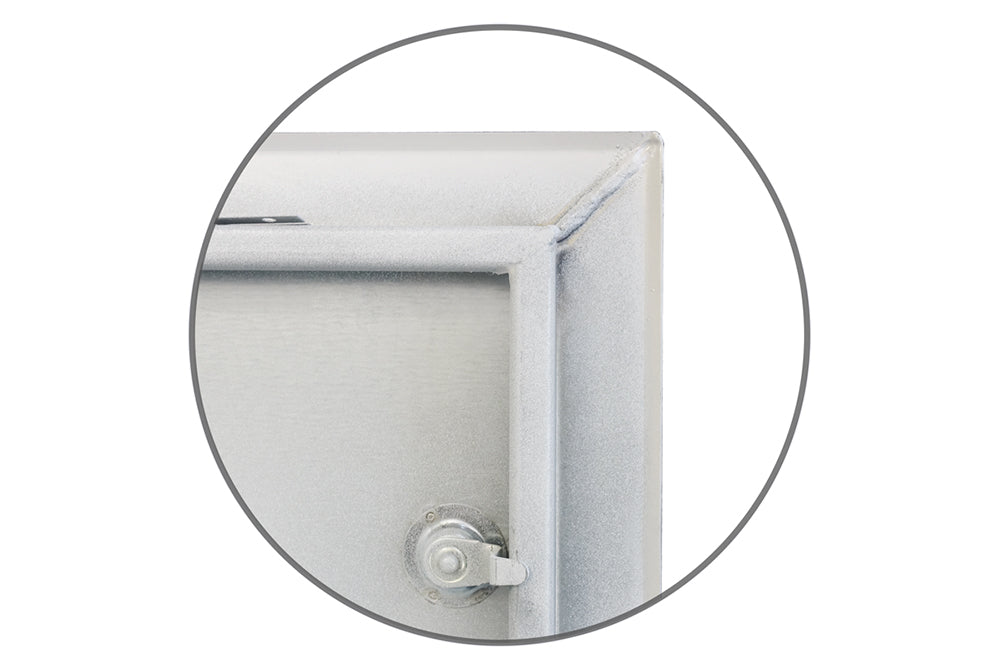

Türblatt mit versenktem 7 mm Vierkantverschluss. Stahlblech verzinkt, weiß beschichtet (RAL9016). Auch mit Zylinderschloss oder vorgerichtet für Profilzylinder lieferbar. Optional andere Verschlussarten möglich.
Vorteile:
- Sehr stabile Ausführung aus 1,5 mm Stahlblech
- Einfache Montage
- Türblatt aushängbar, links oder rechts einbaubar
- Deckeneinbau bis 800 x 800 mm
- Widerstandsfähige pulverbeschichtete Oberfläche
- Serienmäßig mit Maueranker zur sicheren Montage
Sonderanfertigungen:
- Rastermaße in 5 mm Schritten, ab 1.800 in 100 mm Schritten;
- Deckeneinbau max. 800 x 800 mm; Breite x Höhe;
- Wandeinbau 1-flügelig: min. 150 x 150 mm / max. 1.200 x 2.000 mm;
- Wandeinbau 2-flügelig: min. 300 x 300 mm / max. 2.000 x 1.200 mm;
Durchreichmaß: A3 x B3 – Bauöffnungsmaß (BÖM): A1 +5 mm / B1 +5 mm, T3 entspricht der sichtbaren Rahmenbreite.
|
Softline Pro Revisionstür mit Z-Profilrahmen
|
Größe
A x B (V) |
Einbaumaß
A1 x B1 |
Außenmaß
A2 x B2 |
Lichte Weite
A3 x B3 |
Tiefe
T2 / T3 |
Gewicht (kg) |
| 600 x 600 |
595 x 595 |
660 x 660 |
550 x 565 |
22 / 36 |
6,54 |
| 600 x 1200 |
595 x 1195 |
660 x 1260 |
550 x 1652 |
23 / 61 |
2,35 |
| 800 x 800 |
795 x 795 |
860 x 860 |
750 x 765 |
22 / 36 |
10,6 |
| 1000 x 1000 |
995 x 995 |
1060 x 1060 |
950 x 965 |
22 / 36 |
16,72 |
| 1200 x 1200 |
1195 x 1195 |
1260 x 1260 |
1150 x 1165 |
22 / 36 |
22,60 |
