Anwendungsbereiche:

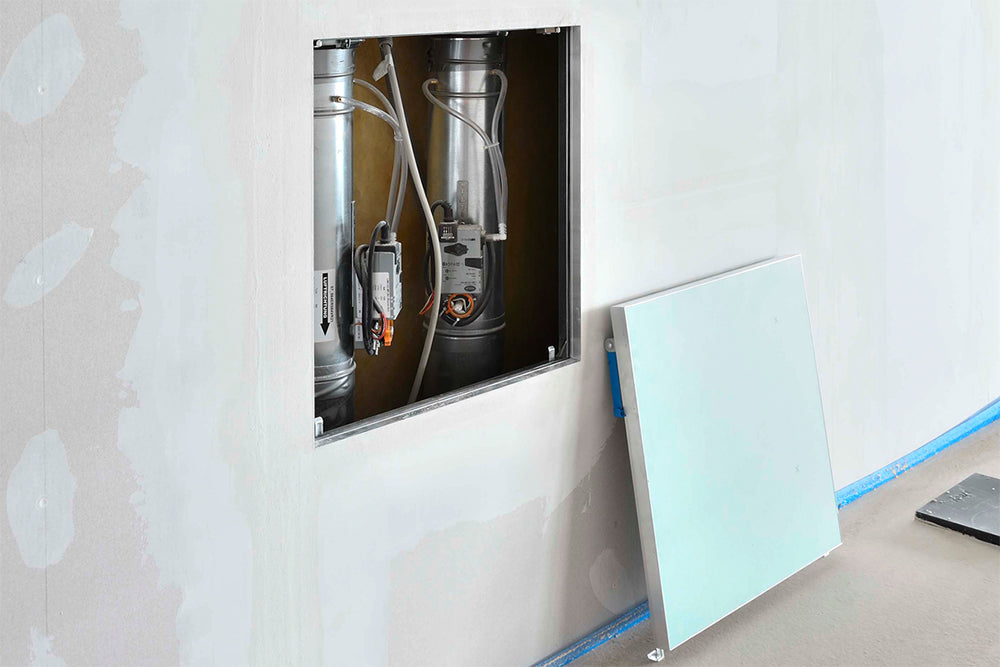

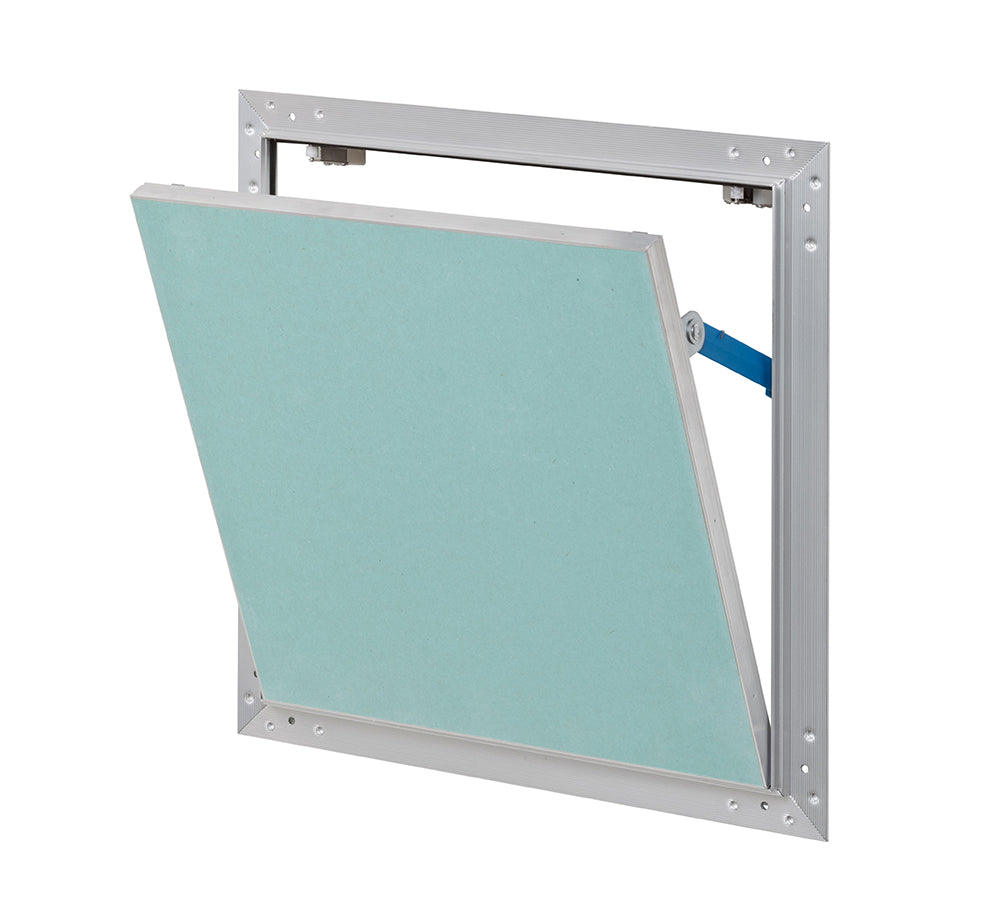

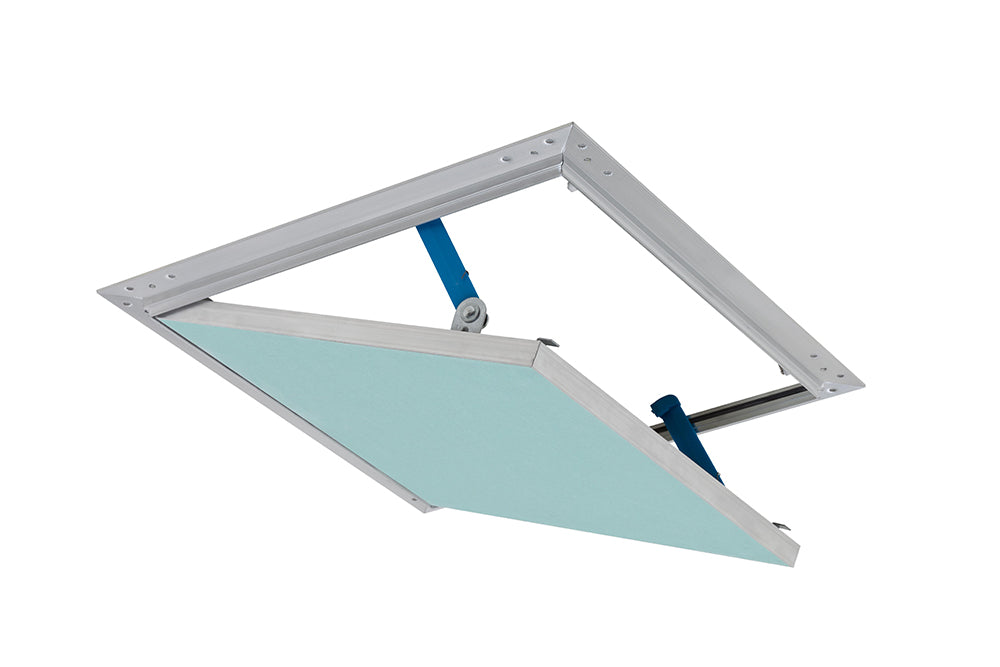

Die AluPlana Revisionsklappe ist spachtelfrei, mit umlaufender Gummi-Lippendichtung und Gipskartoneinlage, feuchtraumgeeignet, mit verdeckten Schnappverschlüssen und selbstjustierenden Sicherheitsfangarmen und für die Decken- und Wandmontage geeignet.
Eigenschaften:
Eingebaute Gipskartonplatte H2/GKBI 12,5 mm oder 2 x 12,5 mm, Klappendeckel aushängbar, mit Montagesatz, feuchtraumgeeignet. Einbaurahmen (mit umlaufender Gummi-Lippendichtung) und Türprofilrahmen aus verwindungssteifem Alu-Strangprofil Eloxalqualität. Prüfberichte können bei uns angefordert werden.
Sonderanfertigungen auf Anfrage möglich.
Vorteile:
- Patentierte mechanische Befestigung der Gipskartoneinlage sichert dauerhafte Stabilität (EU Patent)
- Hochwertige Gummi-Lippendichtung verhindert Verschmutzungen durch Luftströmungen im Fugenbereich
- Selbstjustierende Sicherheitsfangarme bei allen Größen bieten höchste Sicherheit
- Schraubenkopffreie Gipskartoneinlage >> Qualitätsstufen Q1 und Q2 möglich gem. Merkblatt Nr. 2/April 2003 des Bundesverbands der Gips- und Gipsbauplattenindustrie e.V. >> GK-Einlage flächenbündig zum Rahmen des Klappendeckels
Durchreichmaß: A3 -32 mm – Bauöffnungsmaß (BÖM): A1 +5 mm / B1 +5 mm
Montagehinweis: Bei der Wandmontage sind die Verschlüsse oben anzuordnen.
|
12,5 mm Gipskartoneinlage H2 nach DIN EN 520 / GKBI nach DIN 18180
|
Größe
A x B (V)
|
Einbaumaß
A1 x B1
|
Außenmaß
A2 x B2
|
Lichte Weite
A3 x B3
|
Tiefe
T1 / T2
|
Gewicht (kg) |
| 200 x 200 |
201 x 201 |
240 x 240 |
192 x 192 |
13 / 31 |
0,8 |
| 300 x 300 |
301 x 301 |
340 x 340 |
292 x 292 |
13 / 31 |
1,4 |
| 400 x 400 |
401 x 401 |
440 x 440 |
392 x 392 |
13 / 31 |
2,2 |
| 500 x 500 |
501 x 501 |
540 x 540 |
492 x 492 |
13 / 31 |
3,2 |
| 600 x 600 |
601 x 601 |
640 x 640 |
592 x 592 |
13 / 31 |
4,4 |
| 2 x 12,5 mm Gipskartoneinlage H2 nach DIN EN 520 / GKBI nach DIN 18180 |
Größe
A x B (V)
|
Einbaumaß
A1 x B1
|
Außenmaß
A2 x B2
|
Lichte Weite
A3 x B3
|
Tiefe
T1 / T2
|
Gewicht (kg) |
| 200 x 200 |
201 x 201 |
240 x 240 |
192 x 192 |
25,5 / 31 |
1,2 |
| 300 x 300 |
301 x 301 |
340 x 340 |
292 x 292 |
25,5 / 31
|
2,3 |
| 400 x 400 |
401 x 401 |
440 x 440 |
392 x 392 |
25,5 / 31 |
3,7
|
| 500 x 500 |
501 x 501 |
540 x 540 |
492 x 492 |
25,5 / 31 |
5,5 |
| 600 x 600 |
601 x 601 |
640 x 640 |
592 x 592 |
25,5 / 31 |
7,7 |
