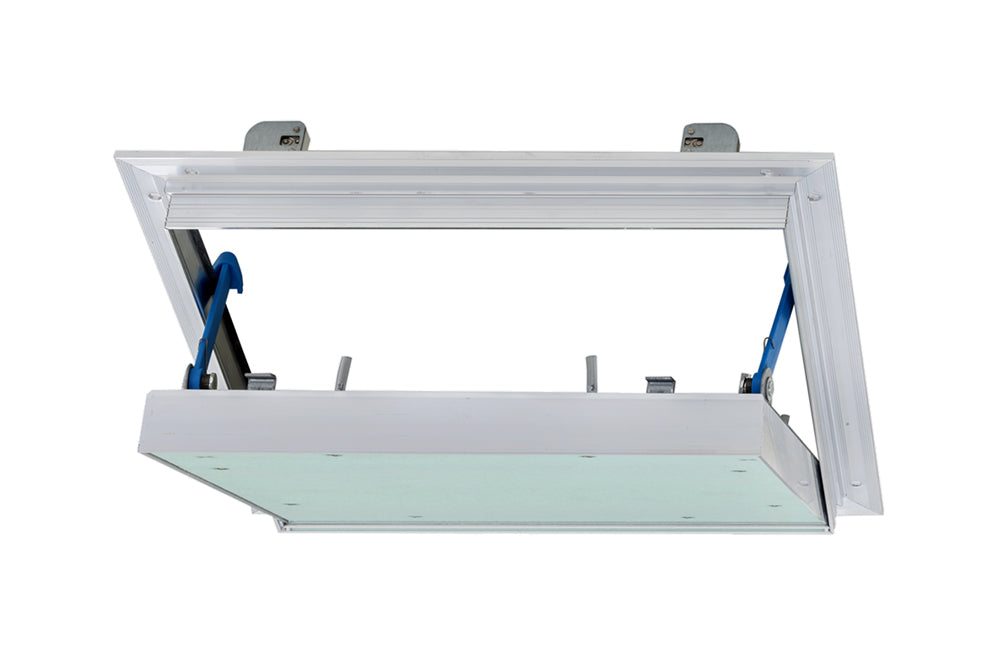

Alumatic Revisionsklappe - mit GK-Einlage - feuchtraumgeeignet, luft- und staubdicht

€61,90 EUR
inkl. 19% MwSt. zzgl. Versandkosten zzgl. Versandkosten
Artikelnr.: NM22-956
Art: Baumaterial
Größe
Ausführung

Anwendungsbereiche:

Die Alumatic Revisionsklappe ist eine luft- und staubdichte Revisionstüre mit umlaufender Gummi-Lippendichtung und Gipskartoneinlage, feuchtraumgeeignet, mit verdeckten Schnappverschlüssen und selbstjustierenden Sicherheitsfangarmen und für die Decken- und Wandmontage geeignet.

Eigenschaften:

Eingebaute Gipskartonplatte H2/GKBI 12,5 mm oder 2 x 12,5 mm, Klappendeckel aushängbar, mit Montagesatz, feuchtraumgeeignet. Einbaurahmen (mit umlaufender Gummi-Lippendichtung) und Türprofilrahmen aus verwindungssteifem Alu-Strangprofil Eloxalqualität.

Vorteile:

- Klappendeckel ist luft- und staubdicht in Einbaurahmen eingepasst
- Hochwertige Gummi-Lippendichtung
- Geschraubte Gipskartoneinlage ermöglicht den bauseitigen Austausch
- Selbstjustierende Sicherheitsfangarme bei allen Größen bieten höchste Sicherheit

Montagehinweis: Bei der Wandmontage sind die Verschlüsse oben anzuordnen. Sonderanfertigungen auf Anfrage.


Durchreichmaß: A3 -32 mm – Bauöffnungsmaß (BÖM): A1 +5 mm / B1 +5 mm



12,5 mm Gipskartoneinlage H2 nach DIN EN 520 / GKBI nach DIN 18180
Größe
A x B (V) 		Einbaumaß
A1 x B1 		Außenmaß
A2 x B2 		Lichte Weite
A3 x B3 		Tiefe
T1 / T2 		Gewicht (kg)
200 x 200 197 x 197 238 x 238 187 x 187 13 / 41 1,2
300 x 300 297 x 297 338 x 388 287 x 287 13 / 41 1,8
400 x 400 397 x 397 438 x 438 387 x 387 13 / 41 2,6
500 x 500 497 x 497 538 x 538 487 x 487 13 / 41 3,6
600 x 600 597 x 597 638 x 638 587 x 587 13 / 41 4,8
800 x 800 797 x 797 838 x 838 787 x 787 13 / 41 8,7
800 x 1000 797 x 997 838 x 1038 787 x 987 13 / 41 10,8



2 x 12,5 mm Gipskartoneinlage H2 nach DIN EN 520 / GKBI nach DIN 18180
Größe
A x B (V) 		Einbaumaß
A1 x B1 		Außenmaß
A2 x B2 		Lichte Weite
A3 x B3 		Tiefe
T1 / T2 		Gewicht (kg)
300 x 300 297 x 297 338 x 388 287 x 287 26 / 41 2,6
400 x 400 397 x 397 438 x 438 387 x 387 26 / 41 4,3
500 x 500 497 x 497 538 x 538 487 x 487 26 / 41 5,8
600 x 600 597 x 597 638 x 638 587 x 587 26 / 41 7,9
800 x 800 797 x 797 838 x 838 787 x 787 26 / 41 14,5
800 x 1000 797 x 997 838 x 1038 787 x 987 26 / 41 19,3



Download Montageanleitung
