Eigenschaften:

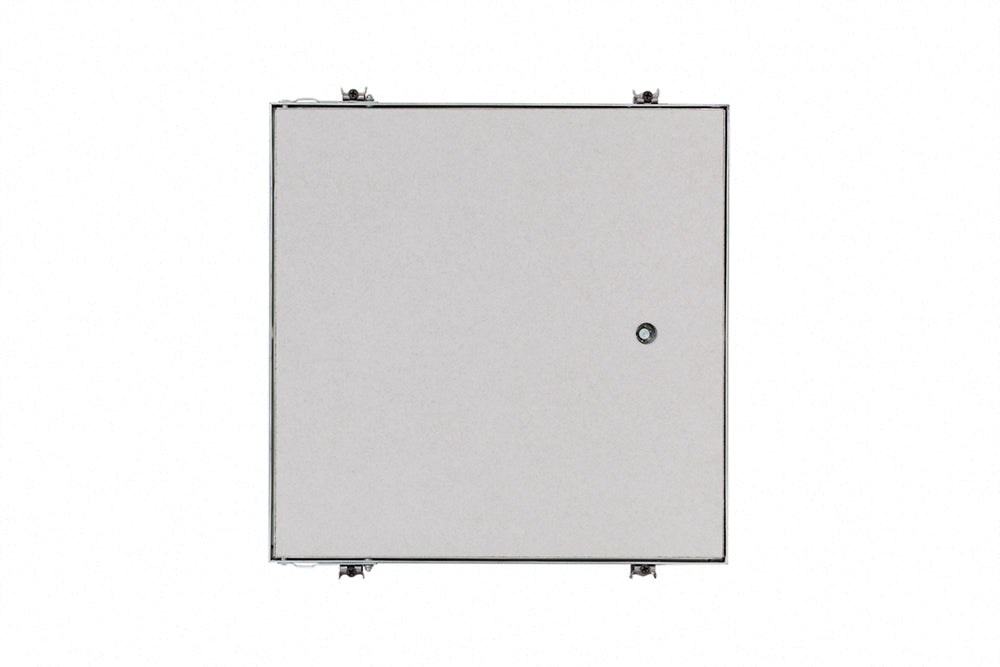

rauchdicht, für Schachtwandsysteme / Installationsschachtwände / Vorsatzschalen / Massivwände / Gipsdielenwände mit umlaufender EPDM-Hohlkammerdichtung und Gipskartoneinlage.

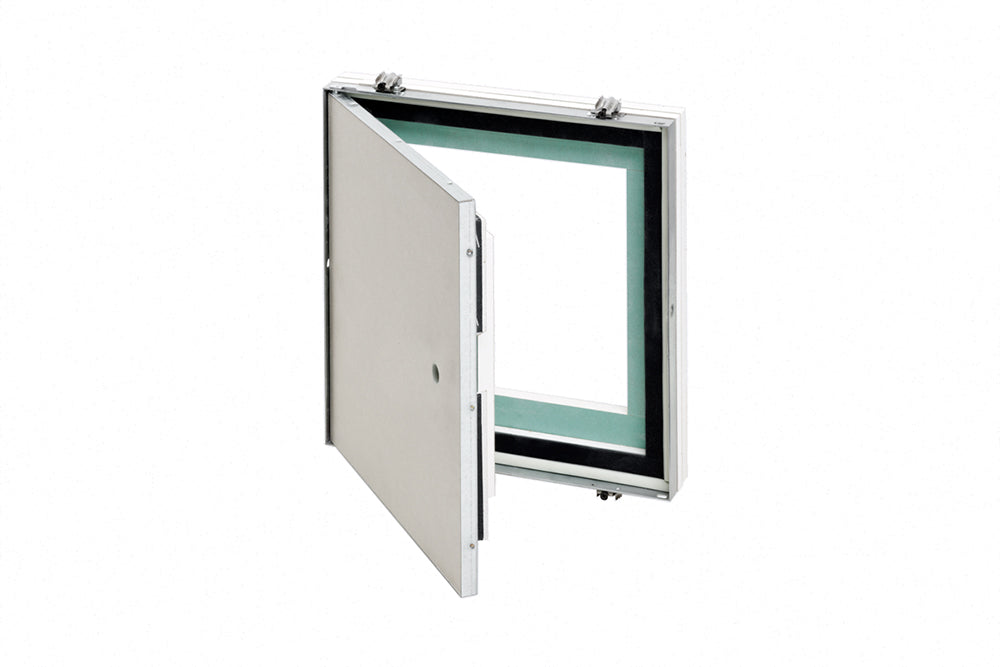

Das gemessene Schalldämm-Maß für I/EI30 beträgt 38,1 dB und für I/EI90 40,1 dB. Rahmenkonstruktion aus Stahl und DF/GKF-Leisten. Türblatt aus DF/GKF im Stahlrahmen mit Dämmschichtbildner. Im Lieferumfang ist ein passender Schlüssel (Artnr.: NM22-216) und eine Montageanleitung vorhanden.
Optionales Zubehör: Einbausatz für Massivwände (unter Art.-Nr. NM22-997, je nach Größe bitte auswählen). Verwendbarkeitsnachweise können bei uns angefordert werden.
Sonderanfertigungen und Abmessungen auf Anfrage (im 50 mm Raster) unbedingt angeben, welches Maß der Verschluss-Seite zuzuordnen ist.
Vorteile:
- Großer Einsatzbereich durch AbZ Zulassung
- Einfache Wandmontage durch aushängbares Türblatt
- Patentierte Montagekrallen ermöglichen einfache und schnelle Montage durch nur einen Monteur
- Zur nachträglichen Montage geeignet
- Montage direkt von der Raumseite möglich
- Geringe Einbautiefe
- Schraubenkopffreie Oberfläche
- Verschließbar mit Vierkantverschluss gem. DIN 4102-11
Durchreichmaß: A3 x B3 – Bauöffnungsmaß (BÖM): A2 +2 mm / B2 +2 mm
Feuerwiderstandsklasse I/EI30 / 12,5 mm Gipskartoneinlage DF nach DIN EN 520 /
GKF nach DIN 18180 - EI30 (o < - > i) ab 2 x 12,5 mm Beplankung |
Größe
A x B (V)
|
Einbaumaß
A1 x B1
|
Außenmaß
A2 x B2
|
Lichte Weite
A3 x B3
|
Tiefe T1 |
Gewicht (kg) |
| 300 x 300 |
304 x 304 |
304 x 322 |
197 x 199 |
48 |
4,9 |
| 400 x 400 |
404 x 404 |
404 x 422 |
297 x 299 |
48 |
7,6 |
| 500 x 500 |
504 x 504 |
504 x 522 |
397 x 399 |
48 |
11,4 |
| 600 x 600 |
604 x 604 |
604 x 622 |
497 x 499 |
48 |
15,7 |
| 600 x 800 |
604 x 804 |
604 x 822 |
497 x 699 |
48 |
19,9 |
| 600 x 1000 |
604 x 1004 |
604 x 1022 |
497 x 899 |
48 |
25,2 |
Feuerwiderstandsklasse I/EI30 / 12,5 mm Gipskartoneinlage DF nach DIN EN 520 /
GKF nach DIN 18180 - EI90 (o < - > i) ab 2 x 20 mm Beplankung |
Größe
A x B (V)
|
Einbaumaß
A1 x B1
|
Außenmaß
A2 x B2
|
Lichte Weite
A3 x B3
|
Tiefe T1 |
Gewicht (kg) |
| 300 x 300 |
304 x 304 |
304 x 322 |
197 x 199 |
68 |
7,6 |
| 400 x 400 |
404 x 404 |
404 x 422 |
297 x 299 |
68 |
12,3 |
| 500 x 500 |
504 x 504 |
504 x 522 |
397 x 399 |
68 |
18 |
| 600 x 600 |
604 x 604 |
604 x 622 |
497 x 499 |
68 |
24,6 |
| 600 x 800 |
604 x 804 |
604 x 822 |
497 x 699 |
68 |
31,8 |
| 600 x 1000 |
604 x 1004 |
604 x 1022 |
497 x 899 |
68 |
38,5 |
| 600 x 1200 |
604 x 1204 |
604 x 1222 |
497 x 1099 |
68 |
42,2 |
