Eigenschaften:
für Montage in Schachtwandsysteme / Installationsschachtwände / Vorsatzschalen / Gipsdielenwände sowie in tragende und nichttragende Massivwände.

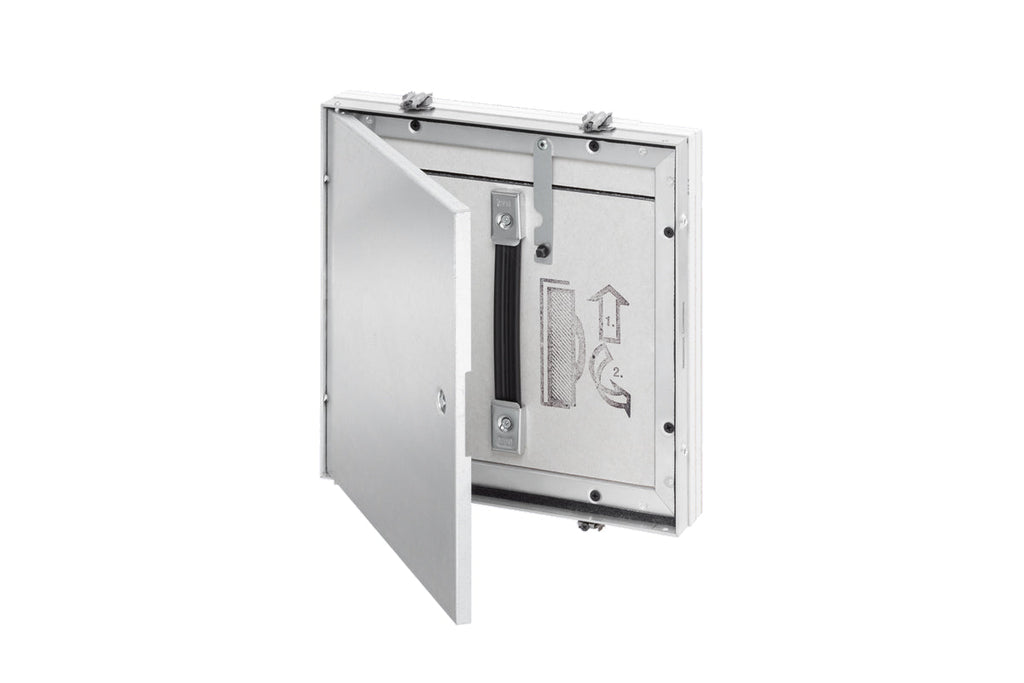

I/EI30 und I/EI90 geprüft nach DIN 4102-2, DIN 4102-11, DIN 4102-4, auch nach DIN EN 1364-1 und DIN EN 1363-1. Geprüft auf Luftschalldämmung in Anlehnung an DIN EN ISO 10140-2. Das gemessene Schalldämm-Maß für I/EI30 beträgt 30,1 dB und für I/EI90 30,8 dB. DF / GKF-Konstruktion mit Alu-Strangprofil Eloxalqualität. Brandschott aus DF / GKF-Platten mit Dämmschichtbildner. Abschließbare Metalltür mit Vierkantschloss aus verzinktem Stahlblech und umlaufender EPDM-Dichtung. Verwendbarkeitsnachweise können bei uns angefordert werden.
Sonderanfertigungen und Abmessungen I/EI30, I/EI90 auch in rauchdichter Ausführung, als AluRapid Safe Plus 30 oder als AluRapid Safe Plus 90 auf Anfrage (im 10 mm Raster) erhältlich. Unbedingt angeben, welches Maß der Verschluss-Seite zuzuordnen ist.
Varianten Frontplatte: Standard verzinkt und weiß als Sonderanfertigung
Vorteile:
- Großer Einsatzbereich durch AbZ Zulassung

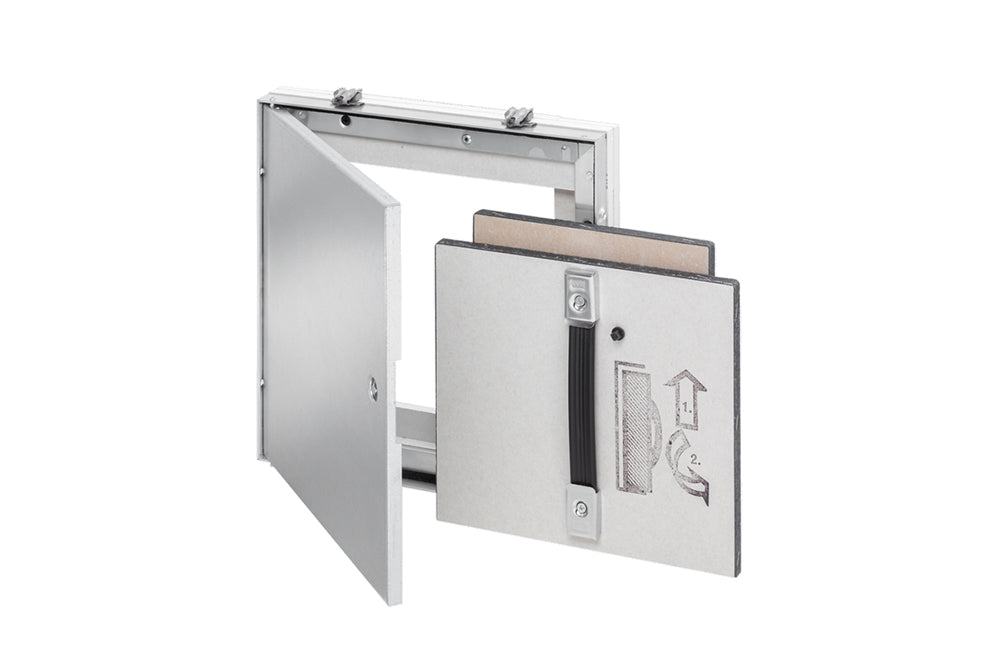

- Selbstverriegelndes Brandschott mit Griff zur leichten Bedienung
- Patentierte Montagekrallen ermöglichen einfache und schnelle Montage durch nur einen Monteur
- Flächenbündige Metalltür mit Vierkantverschluss, links oder rechts einbaubar
- Montage direkt von der Raumseite möglich
- Geringe Einbautiefe
- Keine Befestigung an der Unterkonstruktion notwendig
Durchreichmaß: A3 x B3 – Bauöffnungsmaß (BÖM): A2 +2 mm / B2 +2 mm
Feuerwiderstandsklasse I/EI30 Gipskartoneinlage DF nach DIN EN 520 / GKF nach DIN 18180 - EI30 (o < - i)
ab 2 x 12,5 mm Beplankung |
Größe
A x B (V)
|
Einbaumaß
A1 x B1
|
Außenmaß
A2 x B2
|
Lichte Weite
A3 x B3
|
Tiefe T1 |
Gewicht (kg) |
| 300 x 300 |
300 x 300 |
304 x 322 |
200 x 200 |
44 |
3,2 |
| 400 x 400 |
400 x 400 |
404 x 422 |
300 x 300 |
44 |
5,3 |
| 500 x 500 |
500 x 500 |
504 x 522 |
400 x 400 |
44 |
8,1 |
| 600 x 600 |
600 x 600 |
604 x 622 |
500 x 500 |
44 |
11,4 |
| 600 x 800 |
600 x 800 |
604 x 822 |
500 x 700 |
44 |
15 |
| 600 x 1000 |
600 x 1000 |
604 x 1022 |
500 x 900 |
44 |
18,7 |
|
Feuerwiderstandsklasse I/EI90 Gipskartoneinlage DF nach DIN EN 520 / GKF nach DIN 18180 - EI90 (o < - i)
ab 2 x 20 mm Beplankung
|
Größe
A x B (V)
|
Einbaumaß
A1 x B1
|
Außenmaß
A2 x B2
|
Lichte Weite
A3 x B3
|
Tiefe T1 |
Gewicht (kg) |
| 300 x 300 |
300 x 300 |
304 x 322 |
200 x 200 |
69 |
5 |
| 400 x 400 |
400 x 400 |
404 x 422 |
300 x 300 |
69 |
8,6 |
| 500 x 500 |
500 x 500 |
504 x 522 |
400 x 400 |
69 |
13,3 |
| 600 x 600 |
600 x 600 |
604 x 622 |
500 x 500 |
69 |
19 |
| 600 x 800 |
600 x 800 |
604 x 822 |
500 x 700 |
69 |
25,1 |
| 600 x 1000 |
600 x 1000 |
604 x 1022 |
500 x 900 |
69 |
31,2 |
| 600 x 1200 |
600 x 1200 |
604 x 1222 |
500 x 1000 |
69 |
37,3 |
