Eigenschaften:

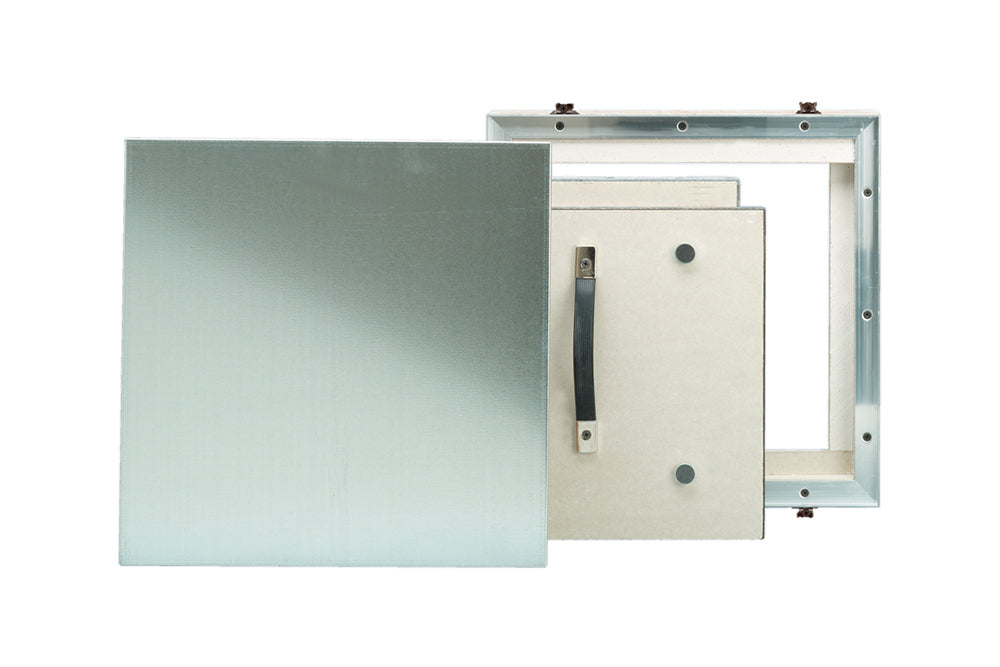

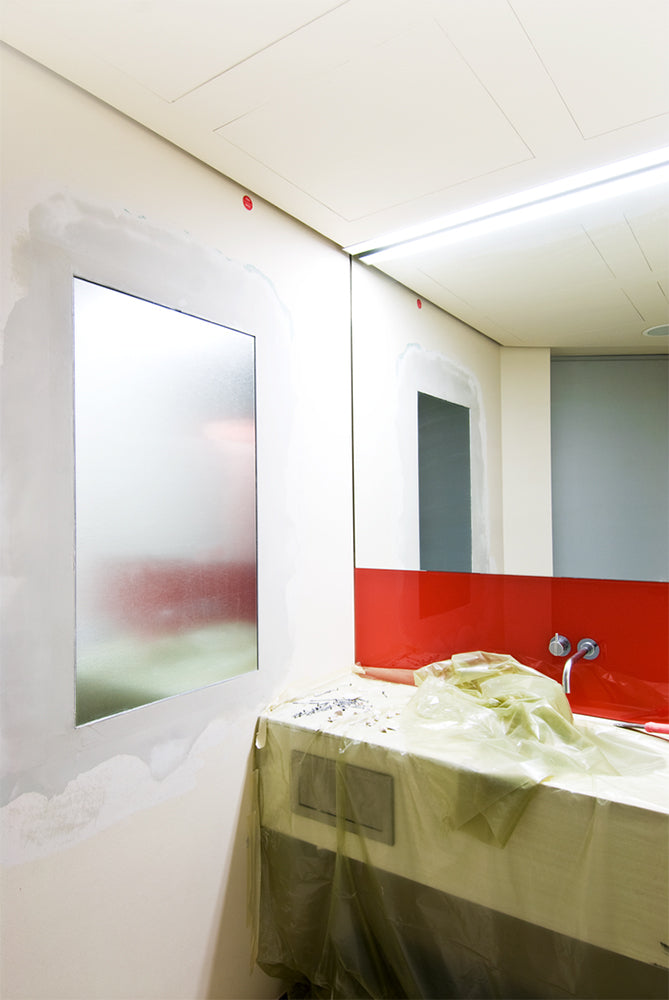

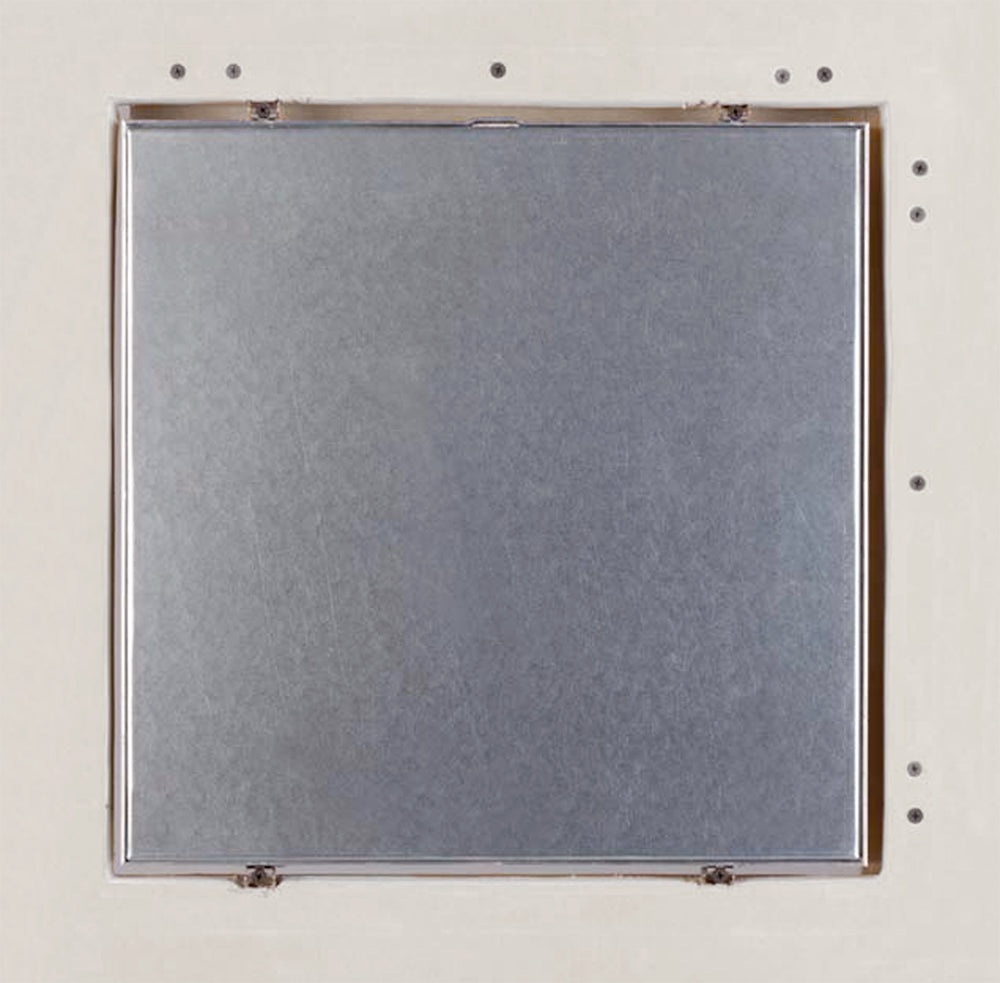

für Montage in Schachtwandsysteme / Installationsschachtwände / Vorsatzschalen. GKF-Konstruktion mit Alu-Strangprofil Eloxalqualität. Brandschott aus DF / GKF-Platten mit Dämmschichtbildner und höhenverstellbaren Magnethaltern für Frontplatte. Universelle Frontplatte aus verzinktem Stahlblech. Frontplatte geeignet für 9,5 mm GK-Platte oder Fliesen (bauseitig). Verwendbarkeitsnachweise können bei uns angefordert werden.
Sonderanfertigungen und Abmessungen auf Anfrage (im 10 mm Raster).

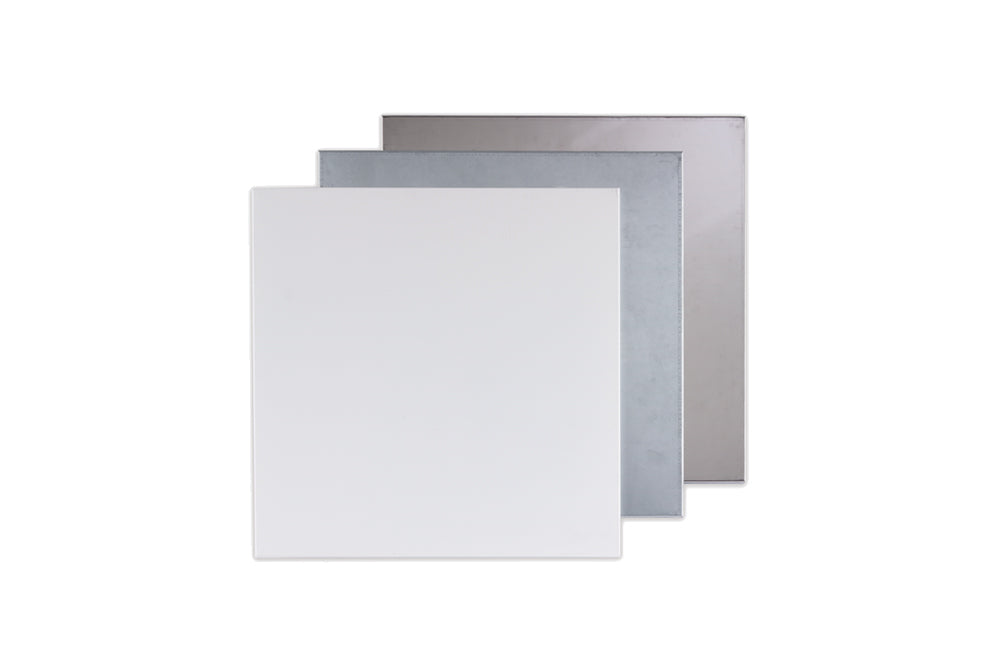

Varianten Frontplatte: Standard verzinkt, weiß und Edelstahl als Sonderanfertigung möglich.
Vorteile:
- 1 Klappe, 5 Sichtflächenvarianten

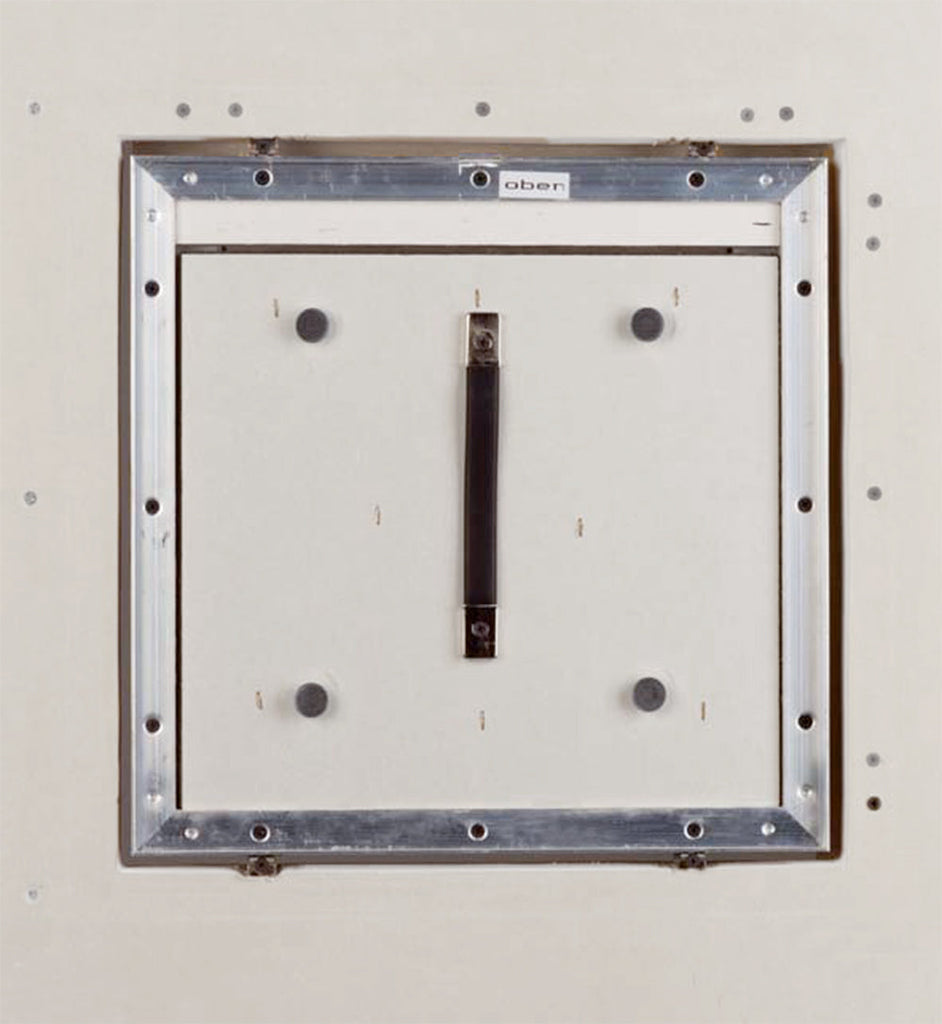

- Selbstverriegelndes Brandschott mit Griff zur leichten Bedienung
- Patentierte Montagekrallen ermöglichen einfache und schnelle Montage durch nur einen Monteur
- Montage direkt von der Raumseite möglich
- Geringe Einbautiefe
- Kann nachträglich eingebaut werden
Durchreichmaß: A3 x B3 – Bauöffnungsmaß (BÖM): A2 +2 mm / B2 +2 mm
| Feuerwiderstandsklasse I/EI90 Gipskartoneinlage DF nach DIN EN 520 / GKF nach DIN 18180 - EI90 (o < - i) ab 2 x 20 mm Beplankung |
Größe
A x B (V)
|
Einbaumaß
A1 x B1
|
Außenmaß
A2 x B2
|
Lichte Weite
A3 x B3
|
Tiefe T1 |
Gewicht (kg) |
| 300 x 300 |
300 x 300 |
304 x 322 |
200 x 200 |
69 |
6,6 |
| 400 x 400 |
400 x 400 |
404 x 422 |
300 x 300 |
69 |
10,9 |
| 500 x 500 |
500 x 500 |
504 x 522 |
400 x 400 |
69 |
15,9 |
| 600 x 600 |
600 x 600 |
604 x 622 |
500 x 500 |
69 |
22,2 |
| 600 x 800 |
600 x 800 |
604 x 822 |
500 x 700 |
69 |
28,5 |
| 600 x 1000 |
600 x 1000 |
604 x 1022 |
500 x 900 |
69 |
33,2 |
