Anwendungsbereiche:

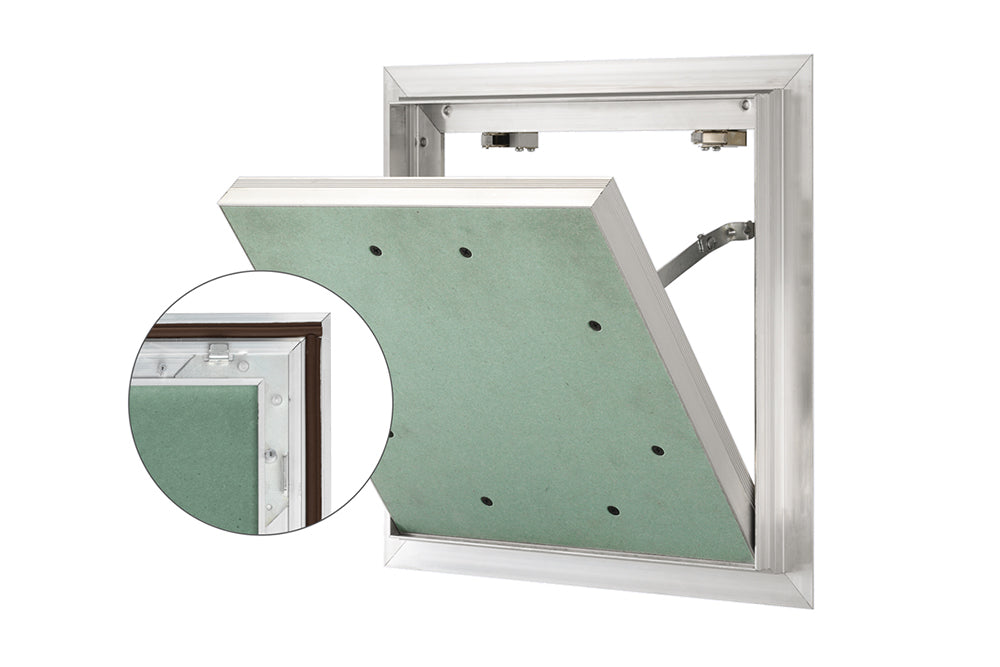

Die AluQuattro ist eine Revisionsklappe mit umlaufender EPDM-Hohlkammerdichtung und Gipskartoneinlage, ist feuchtraumgeeignet, mit verdeckten Schnappverschlüssen und Fangarmen und für Decken- und Wandmontage geeignet.
Eigenschaften:
Eingebaute Gipskartonplatte H2/GKBI 12,5 mm oder 2 x 12,5 mm, Klappendeckel aushängbar, mit Montagesatz, feuchtraumgeeignet. Einbaurahmen und Klappendeckel (mit EPDM-Hohlkammerdichtung) aus verwindungssteifem Alu-Strangprofil Eloxalqualität. Prüfunterlagen zur Luftdichtigkeit oder Schalldämmwerten können bei uns angefordert werden.
Optional andere Verschlussarten und Sonderanfertigungen auf Anfrage. Sonderanfertigungen von 300 x 300 mm bis 600 x 800 mm im 50 mm Raster erhältlich.
Vorteile:
- Ideal für Räume, in denen die Zu- oder Abluft über den Deckenhohlraum geführt wird - Dicht bis 600 Pa Luftdruck (= Windgeschwindigkeit von ca. 100 km/h)
- Besonders geeignet für Nassräume und Rein- oder OP-Räume, in denen ein besonderes Luftmanagement (Über-/ Unterdruck) gefordert ist
- Besonders hohe Dichtigkeit durch Hohlkammerdichtung
- Verhindert das Austreten von kaltem Rauch und schützt so vor Vergiftungsgefahr
- Als Sonderanfertigung auch mit zementgebundenen Gipsplatten lieferbar
Sicherheit:
Geprüft auf Schlagregendichtheit in Anlehnung an EN 1027 und EN 12208. Geprüft auf Rauchdichtigkeit nach DIN EN 1634-3. Geprüft auf Luftdurchlässigkeit in Anlehnung an DIN EN 1026 und DIN EN 12207. Prüfergebnisse in der besten Klassifizierungsstufe (Fensterklasse 4). Geprüft auf Luftschalldämmung in Anlehnung an DIN EN ISO 10140-3. Das gemessene Schalldämm-Maß beträgt 34,8 dB (2 x 12,5 mm) und 30,5 dB (1 x 12,5 mm).
Montagehinweis: Bei der Wandmontage sind die Verschlüsse oben anzuordnen.
Durchreichmaß: A3 -12 mm / B3 -32 mm – Bauöffnungsmaß (BÖM): A1 +5 mm / B1 +5 mm
12,5 mm Gipskartoneinlage H2 nach DIN EN 520 / GKBI nach DIN 18180
|

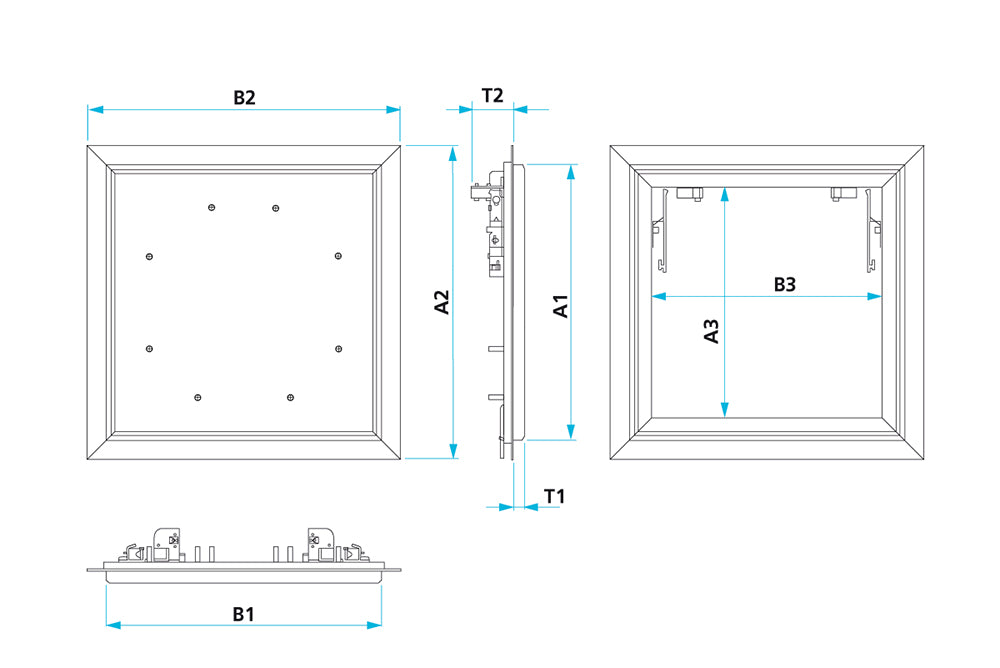

Größe A x B (V)
|
Einbaumaß A1 x B1
|
Außenmaß A2 x B2
|
Lichte Weite A3 x B3
|
Tiefe T1 / T2
|
Gewicht (kg) |
300 x 300 |
300 x 300 |
342 x 342 |
251 x 251 |
13 / 46 |
1,9 |
400 x 400 |
400 x 400 |
442 x 442 |
351 x 351 |
13 / 46 |
2,8 |
500 x 500 |
500 x 500 |
542 x 542 |
451 x 451 |
13 / 46 |
4 |
600 x 600 |
600 x 600 |
642 x 642 |
551 x 551 |
13 / 46 |
5,1 |
600 x 800 |
600 x 800 |
642 x 842 |
551 x 751 |
13 / 46 |
6,7 |
2 x 12,5 mm Gipskartoneinlage H2 nach DIN EN 520 / GKBI nach DIN 18180 |
Größe A x B (V)
|
Einbaumaß A1 x B1
|
Außenmaß A2 x B2
|
Lichte Weite A3 x B3
|
Tiefe T1 / T2
|
Gewicht (kg) |
300 x 300 |
300 x 300 |
342 x 342 |
251 x 251 |
26 / 46 |
2,7 |
400 x 400 |
400 x 400 |
442 x 442 |
351 x 351 |
26 / 46 |
5,7 |
500 x 500 |
500 x 500 |
542 x 542 |
451 x 451 |
26 / 46 |
6,6 |
600 x 600 |
600 x 600 |
642 x 642 |
551 x 551 |
26 / 46 |
8,4 |
600 x 800 |
600 x 800 |
642 x 842 |
551 x 751 |
26 / 46 |
11,3 |
Download Montageanleitung
