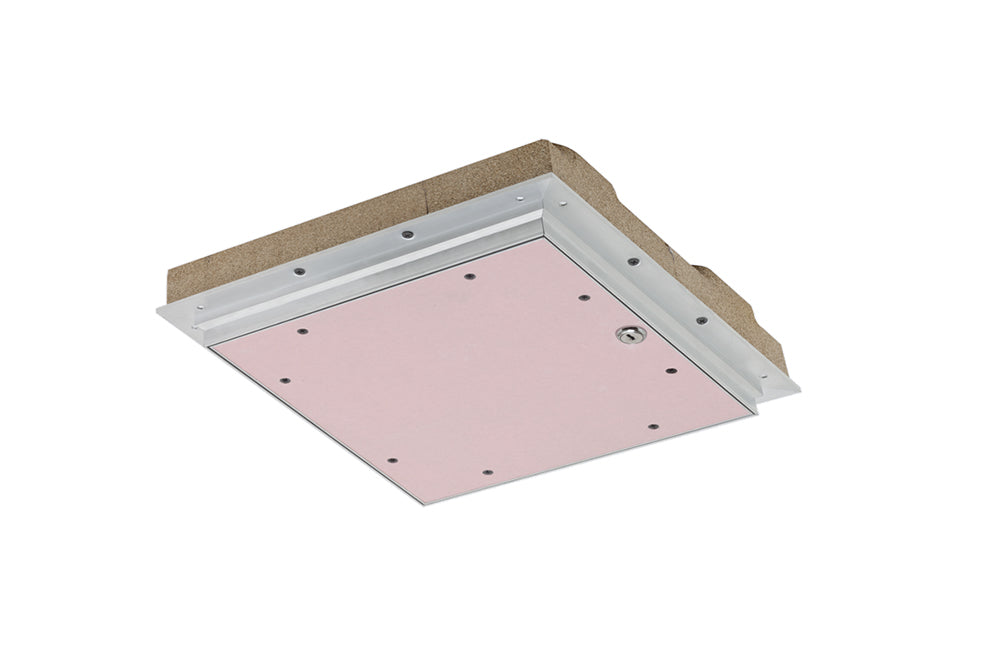

AluProtect Safe I/EI30 Revisionsklappe - für Installationsschachtwand

€169,90 EUR
inkl. 19% MwSt. zzgl. Versandkosten zzgl. Versandkosten
Artikelnr.: NM26-315
Größe

Eigenschaften:

für Montage in Schachtwandsysteme / Installationsschachtwände / Vorsatzschalen mit umlaufender Gummi-Lippendichtung und Gipskartoneinlage, mit verdeckten Schnappverschlüssen und Fangarmen.

Geprüft nach DIN 4102-2, DIN 4102-4, DIN 4102-11, DIN EN 1364-1 und DIN EN 1363-1. Eingebaute Gipskartonfeuerschutzplatte DF/GKF 2 x 12,5 mm, Klappendeckel aushängbar, mit Montagesatz. Einbaurahmen und Klappendeckel bestehen aus verwindungssteifem Alu-Strangprofil Eloxalqualität. Beide Teile sind mit einem Dämmschichtbildner und Vermiculite-Formteilen versehen. Zusätzlich ist im Klappendeckel eine umlaufende Gummi-Lippendichtung. Optional andere Verschlussarten möglich. Verwendbarkeitsnachweise können bei uns angefordert werden.

Sonderanfertigungen und Abmessungen auf Anfrage (unbedingt angeben, welches Maß der Verschluss-Seite zuzuordnen ist).

Vorteile:

- Großer Einsatzbereich durch AbZ Zulassung
- Brandschutzauflagen fest mit Rahmen verbunden
- Mit verdeckten Schnappverschlüssen und Zylinderschloss
- Geringe Einbautiefe
- Keine Befestigung an der Unterkonstruktion notwendig
- Verschließbar durch Zylinderschloss gem. DIN 4102-11

 Durchreichmaß: A3 x B3 – Bauöffnungsmaß (BÖM): A1 +5 mm / B1 +5 mm

2 x 12,5 mm Gipskartoneinlage DF nach DIN EN 520 / GKF nach DIN 18180 - EI30 (a < - > b)
Größe
A x B (V)
Einbaumaß
A1 x B1
Außenmaß
A2 x B2
Lichte Weite
A3 x B3
Tiefe
T1 / T2
Gewicht (kg)
300 x 300 303 x 303 345 x 345 234 x 234 26 / 60 5,4
400 x 400 403 x 403 445 x 445
334 x 334 26 / 60 7,4
500 x 500 503 x 503 545 x 545
434 x 434 26 / 60 10,4
600 x 600 603 x 603 645 x 645
534 x 534 26 / 60 14,1
800 x 600 803 x 803 845 x 845
734 x 534 26 / 60 16
