Eigenschaften:

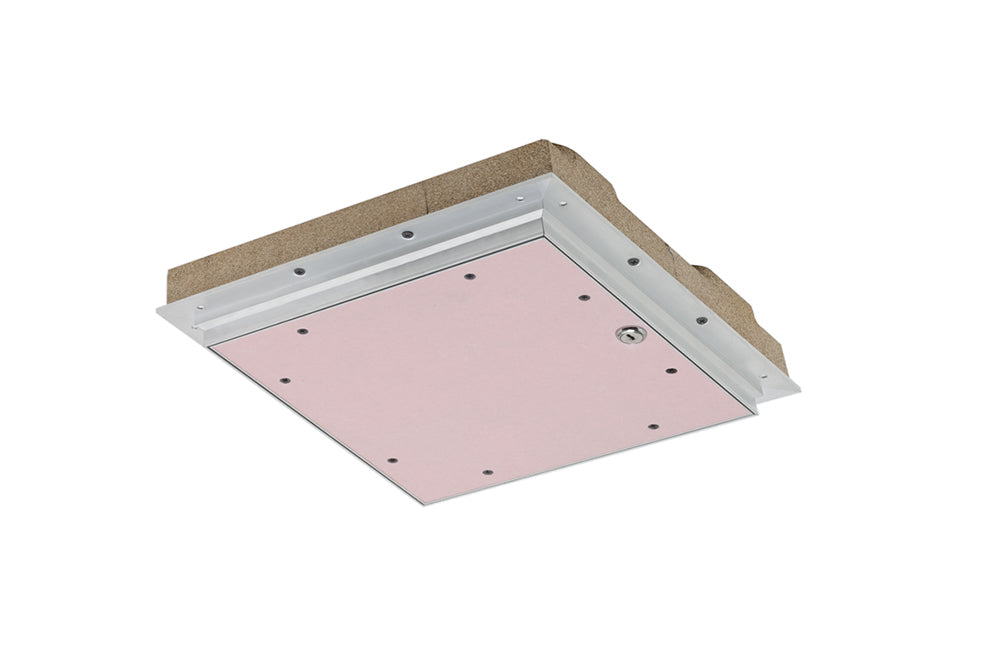

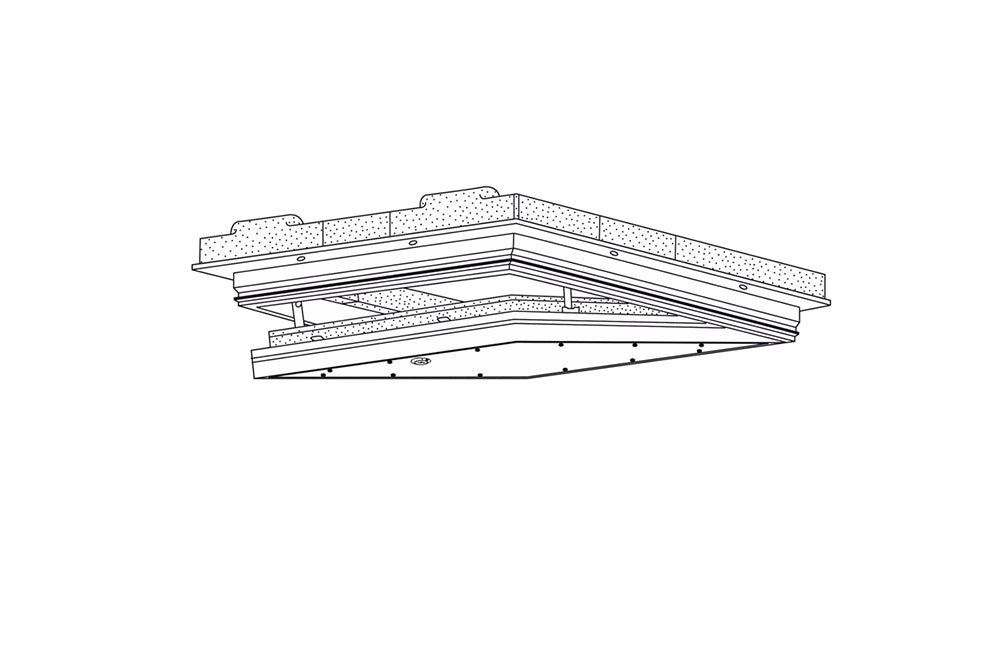

für Montage in selbstständige Brandschutzunterdecken, mit umlaufender Gummi-Lippendichtung und Gipskartoneinlage, mit verdeckten Schnappverschlüssen und Fangarmen.

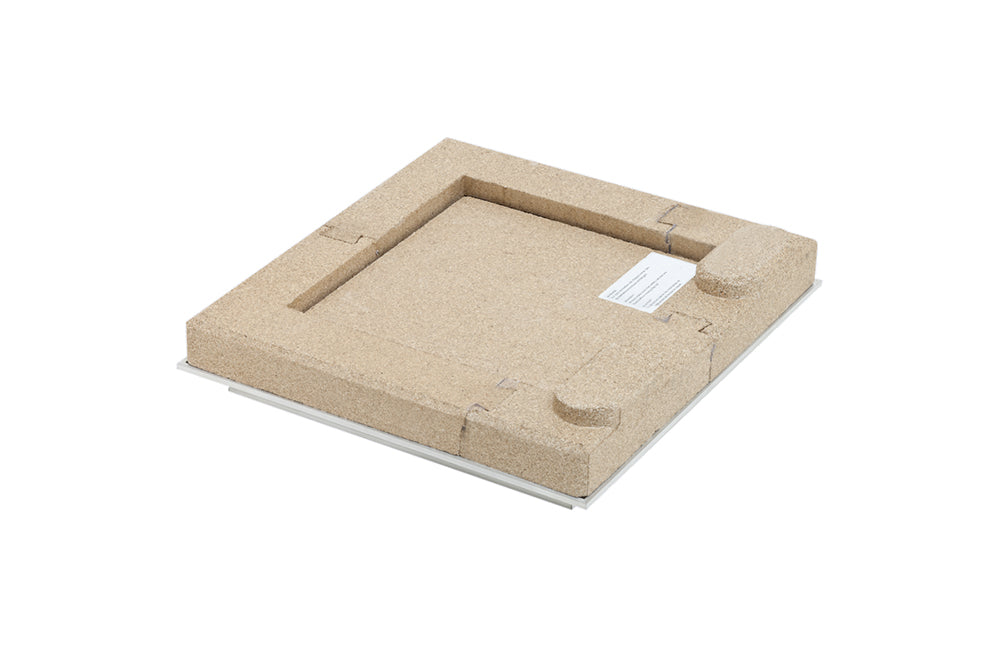

Geprüft nach DIN EN 1364-2 und DIN EN 1363-1. Brandbeanspruchung von unten oder von oben (aus dem Zwischendeckenbereich). Eingebaute Gipskartonfeuerschutzplatte 15 mm oder 2 x 12,5 mm, Klappendeckel aushängbar, mit Montagesatz. Einbaurahmen und Klappendeckel bestehen aus verwindungssteifem Alu-Strangprofil Eloxalqualität. Beide Teile sind mit einem Dämmschichtbildner und Vermiculite-Formteilen versehen. Zusätzlich ist im Klappendeckel eine umlaufende Gummi-Lippendichtung. Optional andere Verschlussarten möglich. Verwendbarkeitsnachweise können bei uns angefordert werden.
Sonderanfertigungen und Abmessungen auf Anfrage (unbedingt angeben, welches Maß der Verschluss-Seite zuzuordnen ist.
Vorteile:
- Systemübergreifend zugelassen für alle über AbP nachgewiesene selbständige F30 Brandschutzdecken
- Kein zusätzliches Brandschutz-Set nötig
- Kein Risiko mehr durch fehlendes Brandschutz-Set

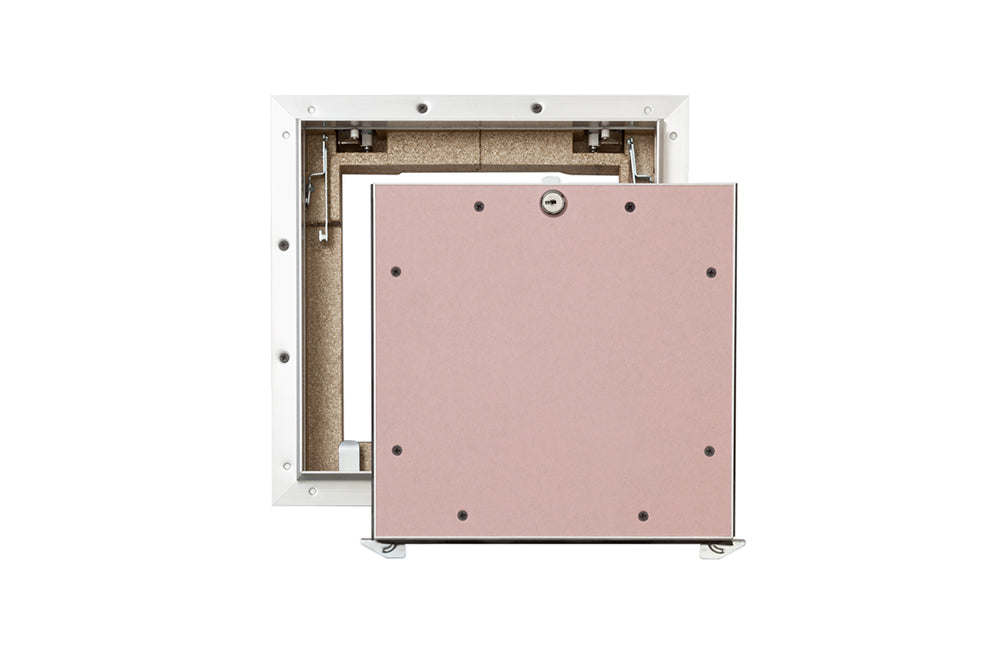

- Mit verdeckten Schnappverschlüssen und Zylinderschloss
- Geringe Bauhöhe ermöglicht leichten Zugang zum Deckenzwischenraum
- Verschließbar durch Zylinderschloss gem. DIN 4102-11
Durchreichmaß: A3 x B3. Bauöffnungsmaß (BÖM): A1 +5 mm / B1 +5 mm
| 15 mm Gipskartoneinlage DFH2 nach DIN EN 520 / GKFI nach DIN 18180 - EI20 (a -> b) |
Größe
A x B (V)
|
Einbaumaß
A1 x B1
|
Außenmaß
A2 x B2
|
Lichte Weite
A3 x B3
|
Tiefe
T1 / T2
|
Gewicht (kg) |
| 300 x 300 |
301 x 301 |
345 x 345 |
234 x 234 |
16,5 / 60 |
4,5 |
| 400 x 400 |
401 x 401 |
445 x 445 |
334 x 334 |
16,5 / 60 |
7,4 |
| 500 x 500 |
501 x 501 |
545 x 545 |
434 x 434 |
16,5 / 60 |
8,2 |
| 600 x 600 |
601 x 601 |
645 x 645 |
534 x 534 |
16,5 / 60 |
11 |
| 2x 12,5 mm Gipskartoneinlage DF nach DIN EN 520 / GKF nach DIN 18180 - EI90 (a < - > b) |
Größe
A x B (V)
|
Einbaumaß
A1 x B1
|
Außenmaß
A2 x B2
|
Lichte Weite
A3 x B3
|
Tiefe
T1 / T2
|
Gewicht (kg) |
| 300 x 300 |
303 x 303 |
345 x 345 |
234 x 234 |
26 / 60 |
5,4 |
| 400 x 400 |
403 x 403 |
445 x 445 |
334 x 334 |
26 / 60 |
7,4 |
| 500 x 500 |
503 x 503 |
545 x 545 |
434 x 434 |
26 / 60 |
10,4 |
| 600 x 600 |
603 x 603 |
645 x 645 |
534 x 534 |
26 / 60 |
14,1 |
| 800 x 600 |
803 x 603 |
845 x 645 |
734 x 534 |
26 / 60 |
16 |
Die Abmessung 600 x 1000 mm (2x12,5 mm GKF) ist nur für Installations-/Schachtwände!
