Anwendungsbereiche:

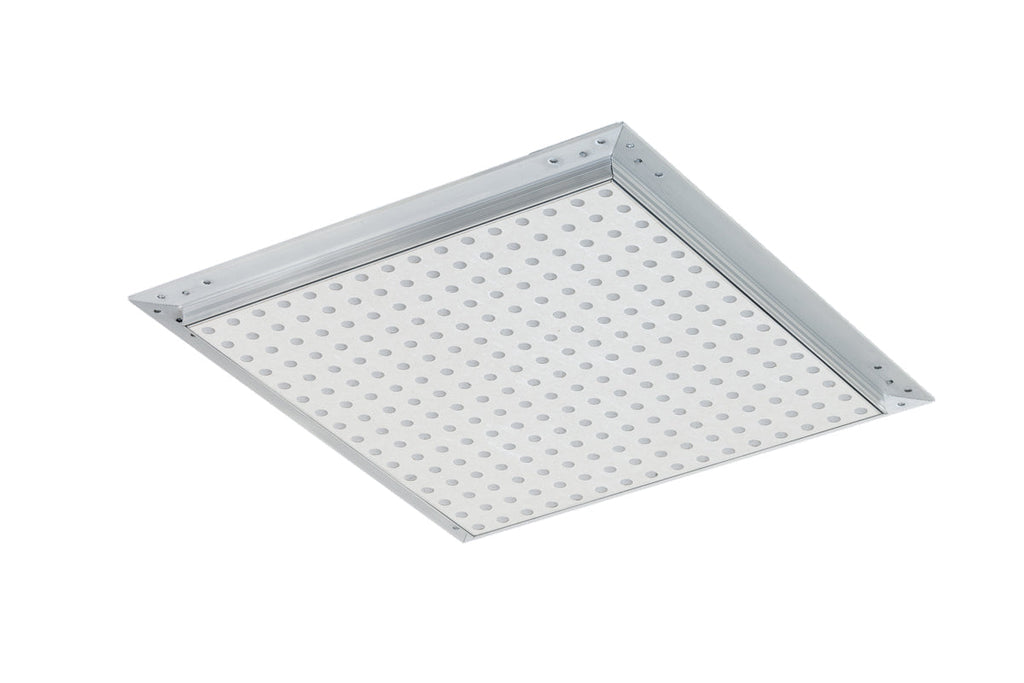

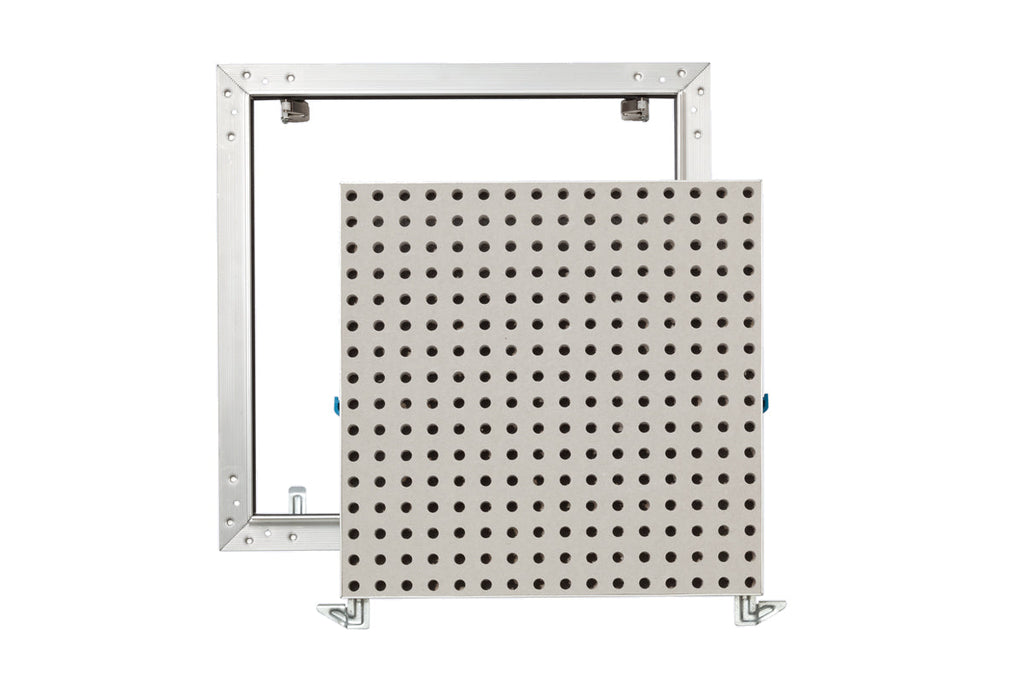

Die AluPlana Revisionsklappe ist spachtelfrei mit gelochter Gipskartoneinlage, verdeckten Schnappverschlüssen und selbstjustierenden Sicherheitsfangarmen und für Decken-/ Wandmontage geeignet.
Eigenschaften:
Einbaurahmen und Türprofilrahmen aus verwindungssteifem Alu-Strangprofil Eloxalqualität. Klappendeckel aushängbar. Montagehinweis: Bei der Wandmontage sind die Verschlüsse oben anzuordnen.
Sonderanfertigungen weitere Lochplattendesigns sowie für 10 mm Platten auf Anfrage.
Vorteile:
- Patentierte mechanische Befestigung der Gipskartoneinlage sichert dauerhafte Stabilität (EU Patent)
- Klappengröße exakt auf jeweiliges Lochplattendesign abgestimmt
- Schnelle Montage durch bereits vormontierte und mittig ausgerichtete Gipskarton-Lochplatte
- Schraubenkopffreie Gipskartoneinlage

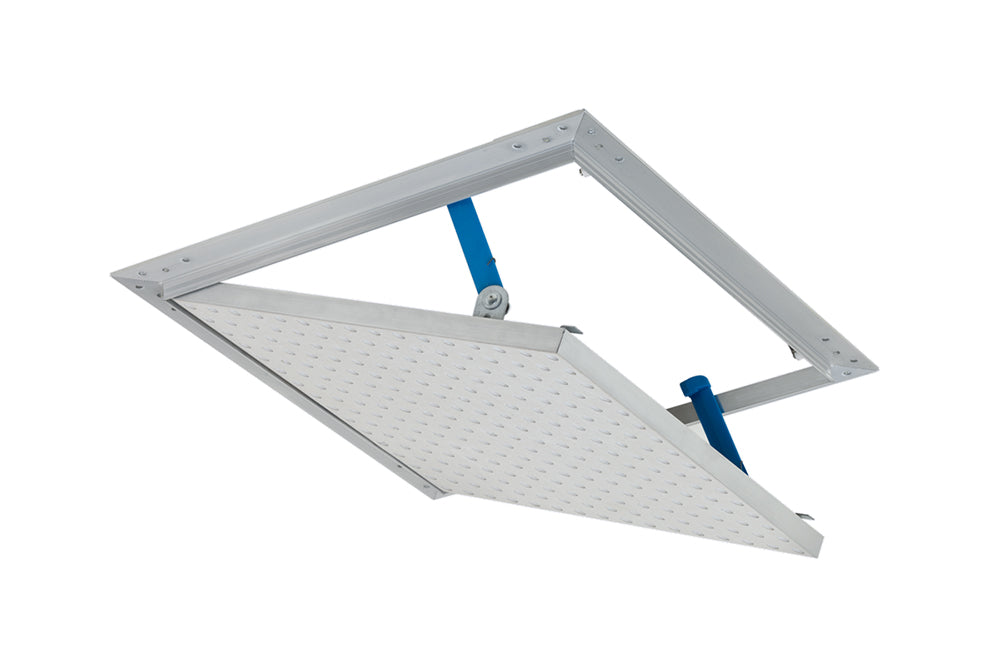

- Selbstjustierende Sicherheitsfangarme bei allen Größen bieten höchste Sicherheit
- Durchlaufendes Lochbild bleibt erhalten
- Sonderanfertigungen für Lochplattensysteme möglich
Durchreichmaß: A3 -32 mm – Bauöffnungsmaß (BÖM): A1 +2 mm / B1 +2 mm.
|
AluPlana 12,5 mm mit eingebauter Lochplatte 12/25 Q Vlies schwarz
|
Größe
A x B (V)
|
Einbaumaß
A1 x B1
|
Außenmaß
A2 x B2
|
Lichte Weite
A3 x B3
|
Tiefe
T1 / T2
|
Gewicht (kg) |
| 200 x 200 |
204 x 204 |
248 x 248 |
201 x 201 |
13 / 31 |
0,7 |
| 300 x 300 |
304 x 304 |
348 x 348 |
301 x 301 |
13 / 31 |
1,2 |
| 400 x 400 |
404 x 404 |
448 x 448 |
401 x 401 |
13 / 31 |
1,8 |
| 500 x 500 |
504 x 504 |
548 x 548 |
501 x 501 |
13 / 31 |
2,7 |
| 600 x 600 |
604 x 604 |
648 x 648 |
601 x 601 |
13 / 31 |
3,8 |
| AluPlana 12,5 mm mit eingebauter Lochplatte 8/18 Q Vlies schwarz |
Größe
A x B (V)
|
Einbaumaß
A1 x B1
|
Außenmaß
A2 x B2
|
Lichte Weite
A3 x B3
|
Tiefe
T1 / T2
|
Gewicht (kg) |
| 200 x 200 |
202 x 202 |
246 x 246 |
199 x 199 |
13 / 31 |
0,7 |
| 300 x 300 |
292 x 292 |
336 x 336 |
289 x 289 |
13 / 31 |
1,2 |
| 400 x 400 |
400 x 400 |
444 x 444 |
397 x 397 |
13 / 31 |
1,9 |
| 500 x 500 |
490 x 490 |
534 x 534 |
487 x 487 |
13 / 31 |
2,7 |
| 600 x 600 |
598 x 598 |
642 x 642 |
595 x 595 |
13 / 31 |
3,7 |
| AluPlana 12,5 mm mit eingebauter Lochplatte 8/18 R Vlies schwarz |
Größe
A x B (V)
|
Einbaumaß
A1 x B1
|
Außenmaß
A2 x B2
|
Lichte Weite
A3 x B3
|
Tiefe
T1 / T2
|
Gewicht (kg) |
| 200 x 200 |
202 x 202 |
246 x 246 |
199 x 199 |
13 / 31 |
0,8 |
| 300 x 300 |
292 x 292 |
336 x 336 |
289 x 289 |
13 / 31 |
1,2 |
| 400 x 400 |
400 x 400 |
444 x 444 |
397 x 397 |
13 / 31 |
2 |
| 500 x 500 |
490 x 490 |
534 x 534 |
487 x 487 |
13 / 31 |
2,8 |
| 600 x 600 |
598 x 598 |
642 x 642 |
595 x 595 |
13 / 31 |
3,9 |
| AluPlana 12,5 mm mit eingebauter Lochplatte 12/25 R Vlies schwarz |
Größe
A x B (V)
|
Einbaumaß
A1 x B1
|
Außenmaß
A2 x B2
|
Lichte Weite
A3 x B3
|
Tiefe
T1 / T2
|
Gewicht (kg) |
| 200 x 200 |
204 x 204 |
248 x 248 |
201 x 201 |
13 / 31 |
0,7 |
| 300 x 300 |
304 x 304 |
348 x 348 |
301 x 301 |
13 / 31 |
1,2 |
| 400 x 400 |
404 x 404 |
448 x 448 |
401 x 401 |
13 / 31 |
1,8 |
| 500 x 500 |
504 x 504 |
548 x 548 |
501 x 501 |
13 / 31 |
2,7 |
| 600 x 600 |
604 x 604 |
648 x 648 |
601 x 601 |
13 / 31 |
3,8 |
