Anwendungsbereiche:

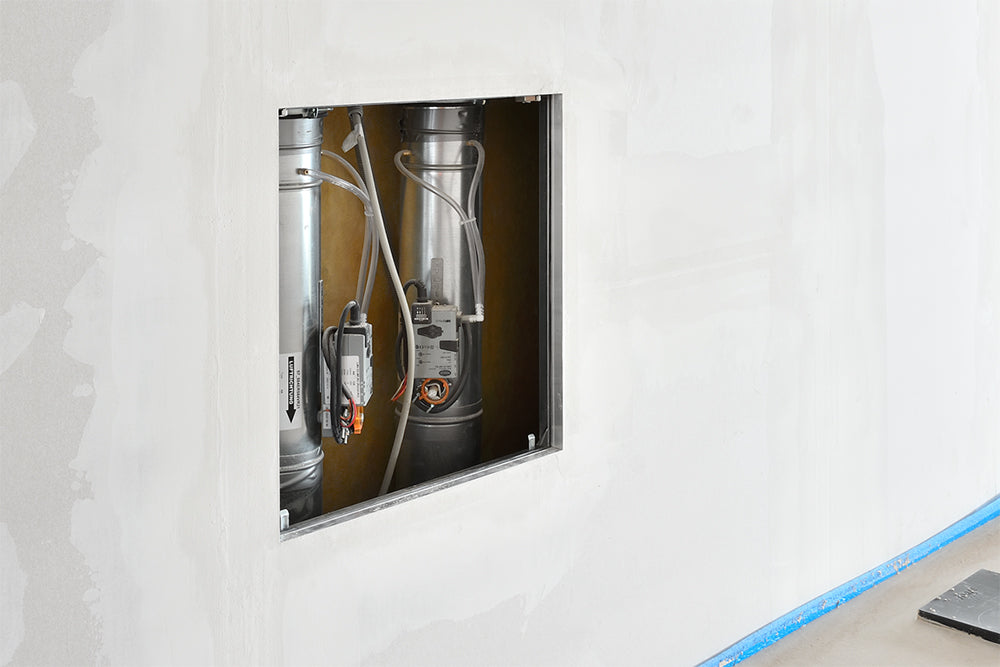

Die AluPlana Revisionsklappe ist spachtelfrei, luft- und staubdicht, mit umlaufender Gummi-Lippendichtung und Gipskartoneinlage, feuchtraumgeeignet, mit verdeckten Schnappverschlüssen und selbstjustierenden Sicherheitsfangarmen und für die Decken- und Wandmontage geeignet.
Eigenschaften:

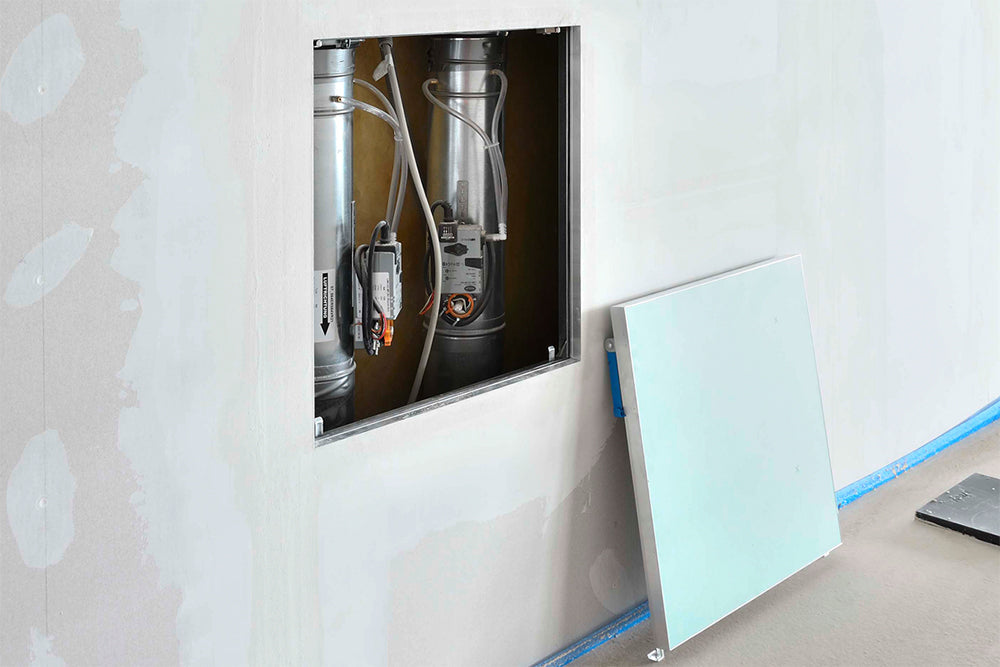

Eingebaute Gipskartonplatte H2/GKBI 12,5 mm oder 2 x 12,5 mm, Klappendeckel aushängbar, mit Montagesatz, feuchtraumgeeignet. Einbaurahmen (mit umlaufender Gummi-Lippendichtung) und Türprofilrahmen aus verwindungssteifem Alu-Strangprofil Eloxalqualität. Prüfberichte können bei uns angefordert werden.
Vorteile:
- Klappendeckel ist luft- und staubdicht in Einbaurahmen eingepasst
- Patentierte mechanische Befestigung der Gipskartoneinlage sichert dauerhafte Stabilität (EU Patent)
- Hochwertige Gummi-Lippendichtung verhindert Verschmutzungen durch Luftströmungen im Fugenbereich
- Selbstjustierende Sicherheitsfangarme bei allen Größen bieten höchste Sicherheit - Schraubenkopffreie Gipskartoneinlage >> Qualitätsstufen Q1 und Q2 möglich gem. Merkblatt Nr. 2/April 2003 des Bundesverbands der Gips- und Gipsbauplattenindustrie e.V. >> GK-Einlage flächenbündig zum Rahmen des Klappendeckels
Sicherheit:
Geprüft auf Luftschalldämmung in Anlehnung an DIN EN ISO 10140-2. Das gemessene Schalldämm-Maß beträgt 30 dB (1 x 12,5 mm) und 33 dB (2 x 12,5 mm). Geprüft auf Luftdurchlässigkeit in Anlehnung an DIN EN 1026 und DIN EN 12207.
Durchreichmaß: A3 -32 mm – Bauöffnungsmaß (BÖM): A1 +5 mm / B1 +5 mm
Montagehinweis: Bei der Wandmontage sind die Verschlüsse oben anzuordnen.
12,5 mm Gipskartoneinlage H2 nach DIN EN 520 / GKBI nach DIN 18180
|
Größe A x B (V)
|
Einbaumaß A1 x B1
|
Außenmaß A2 x B2
|
Lichte Weite A3 x B3
|
Tiefe T1 / T2
|
Gewicht (kg) |
200 x 200 |
201 x 201 |
240 x 240 |
192 x 192 |
13 / 31 |
0,8 |
300 x 300 |
301 x 301 |
340 x 340 |
292 x 292 |
13 / 31 |
1,4 |
400 x 400 |
401 x 401 |
440 x 440 |
392 x 392 |
13 / 31 |
2,3 |
500 x 500 |
501 x 501 |
540 x 540 |
492 x 492 |
13 / 31 |
3,2 |
600 x 600 |
601 x 601 |
640 x 640 |
592 x 592 |
13 / 31 |
4,5 |
2 x 12,5 mm Gipskartoneinlage H2 nach DIN EN 520 / GKBI nach DIN 18180 |
Größe A x B (V)
|
Einbaumaß A1 x B1
|
Außenmaß A2 x B2
|
Lichte Weite A3 x B3
|
Tiefe T1 / T2
|
Gewicht (kg) |
200 x 200 |
201 x 201 |
240 x 240 |
192 x 192 |
25,5 / 3 |
1,2 |
300 x 300 |
301 x 301 |
340 x 340 |
292 x 292 |
25,5 / 3
|
2,2 |
400 x 400 |
401 x 401 |
440 x 440 |
392 x 392 |
25,5 / 3 |
4,0 |
500 x 500 |
501 x 501 |
540 x 540 |
492 x 492 |
25,5 / 3 |
5,9 |
600 x 600 |
601 x 601 |
640 x 640 |
592 x 592 |
25,5 / 3 |
7,3 |
