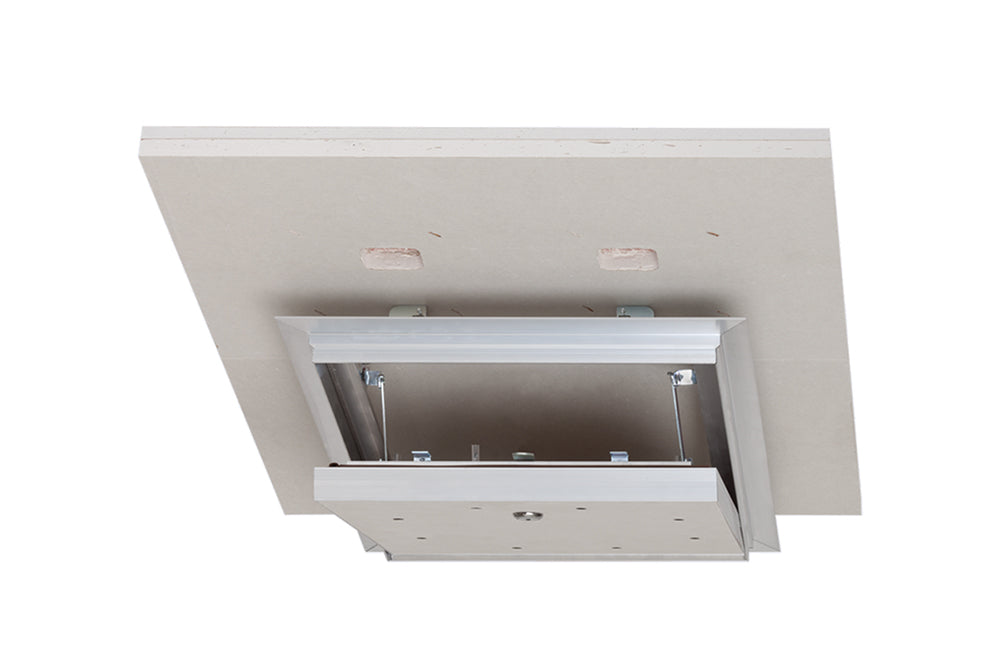

Alumatic Safe Plus 30 - Revisionsklappe - rauch-, luft- und staubdicht

€175,90 EUR
inkl. 19% MwSt. zzgl. Versandkosten zzgl. Versandkosten
Artikelnr.: NM026-918
Größe

Eigenschaften:

rauch-, luft- und staubdicht, für Montage in abgehängte Brandschutzunterdecken mit umlaufender EPDM-Hohlkammerdichtung und Gipskartoneinlage, mit verdeckten Schnappverschlüssen und Fangarmen.

Geprüft auf Feuerschutzklasse F/EI30 nach DIN 4102-2, auch nach DIN EN 1364-2 in Verbindung mit DIN EN 1363-1. Geprüft auf Rauchdichtigkeit nach DIN EN 1634-3. Geprüft auf Luftdurchlässigkeit in Anlehnung an DIN EN 1026 und DIN EN 12207. Prüfergebnisse in der besten Klassifizierungsstufe (Fensterklasse 4). Geprüft auf Luftschalldämmung in Anlehnung an DIN EN ISO 10140-2. Das gemessene Schalldämm-Maß beträgt 44,2 dB.
Optional andere Verschlussarten möglich. Einbaurahmen (mit Dämmschichtbildner) und Klappendeckel (mit EPDM-Hohlkammerdichtung) aus verwindungssteifem Alu-Strangprofil Eloxalqualität, Brandschutzset aus Gipskarton-Feuerschutzplatten. Eingebaute Gipskartonfeuerschutzplatte DF/GKF 2 x 12,5 mm, 2-teiliges Brandschutz-Set aus DF/GKF, Klappendeckel aushängbar, mit Montagesatz.

Verwendbarkeitsnachweise können bei uns angefordert werden.

Sonderanfertigungen und Abmessungen auf Anfrage. Geprüfte Abmessung 200 x 200 mm bis 600 x 600 mm im 50 mm Raster (unbedingt angeben, welches Maß der Verschluss-Seite zuzuordnen ist).

Vorteile:

- Systemübergreifend zugelassen für alle über AbP nachgewiesene selbständige F30 Brandschutzdecken
- Verhindert zusätzlich das Austreten von kaltem Rauch und schützt so vor Vergiftung
- Ideal für Räume, in denen die Zu- und Abluft über den Deckenhohlraum geführt wird
- Einsatz besonders in Rein- und OP-Räumen, in denen ein besonderes Luftmanagement (Über-/Unterdruck) gefordert ist
- Besonderer Schutz durch Hohlkammerdichtung
- Mit verdeckten Schnappverschlüssen
- Verschließbar durch Zylinderschloss gem. DIN 4102-11

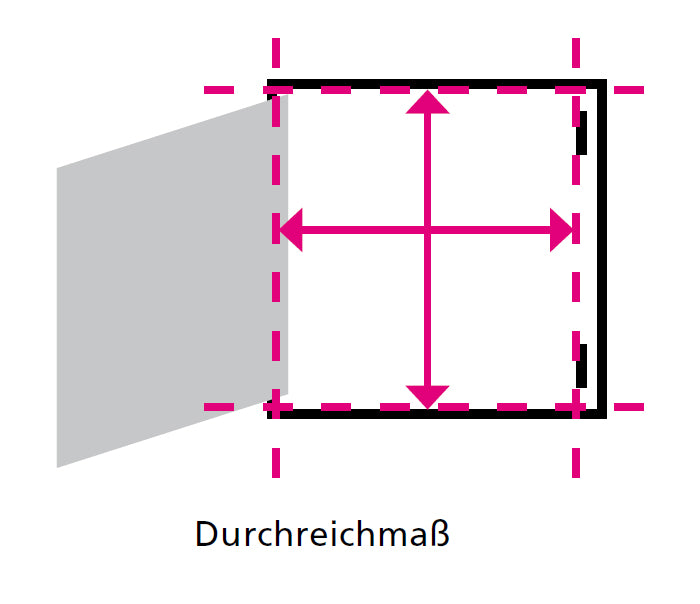

Durchreichmaß: A3 -12 mm / B3 -32 mm – Bauöffnungsmaß (BÖM): A1 +5 mm / B1 +5 mm – Brandschutzauflage: A2 +141 mm / B2 +141 mm


2 x 12,5 mm Gipskartoneinlage DF nach DIN EN 520 / GKFI nach DIN 18180 - EI30 (a < - >b) zugelassen für abgehängte Unterdecken (F30-A) DIN 4102-2

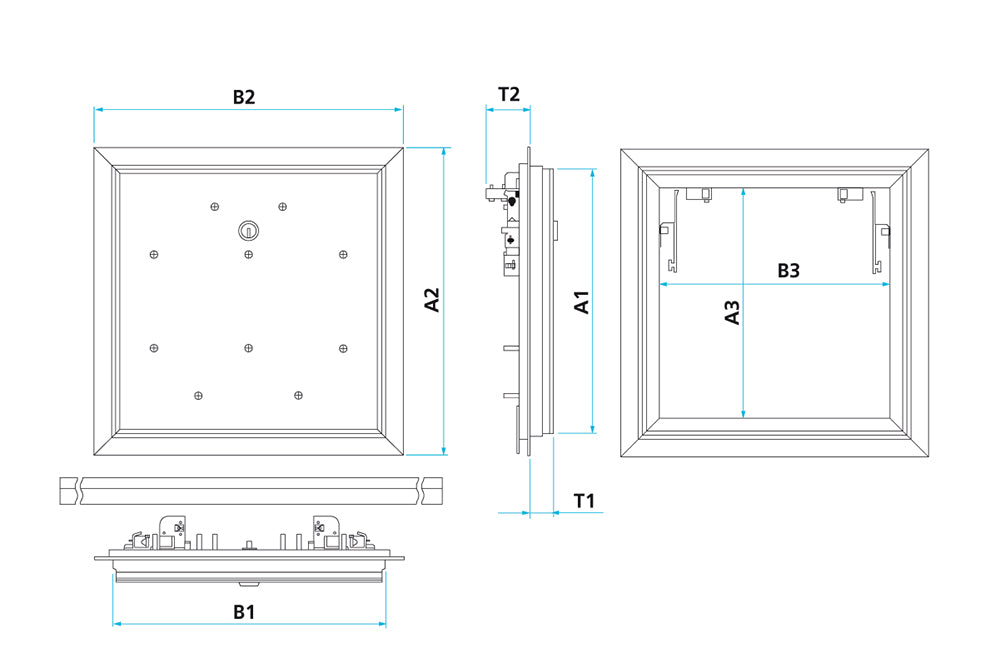

Größe
A x B (V)
Einbaumaß
A1 x B1
Außenmaß
A2 x B2
Lichte Weite
A3 x B3
Tiefe
T1 / T2
Gewicht (kg)
300 x 300 300 x 300 341 x 341 251 x 251 25,5 / 47 9,5
400 x 400 400 x 400 441 x 441 351 x 351 25,5 / 47 14,2
500 x 500 500 x 500 541 x 541 451 x 451 25,5 / 47 19,8
600 x 600 600 x 600 641 x 641 551 x 551 25,5 / 47 26,9
