Alumatic Safe 90 Revisionsklappe - mit Beplankungsstärke für die Decke
Alumatic Safe 90 Revisionsklappe - mit Beplankungsstärke für die Decke
Alumatic Safe 90 Revisionsklappe - mit Beplankungsstärke für die Decke

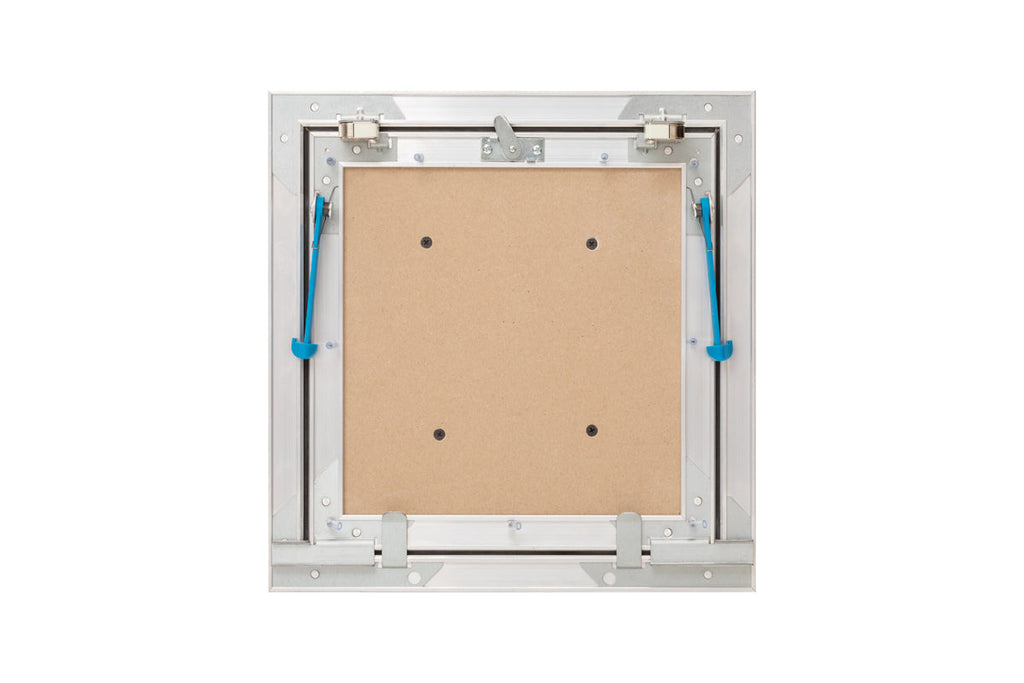

Alumatic Safe 90 Revisionsklappe - mit Beplankungsstärke für die Decke - Rückansicht
Alumatic Safe 90 Revisionsklappe - mit Beplankungsstärke für die Decke - Massangabe
Alumatic Safe 90 Revisionsklappe - mit Beplankungsstärke für die Decke - Durchreichmass

Alumatic Safe 90 Revisionsklappe - mit Beplankungsstärke

€161,90 EUR
inkl. 19% MwSt. zzgl. Versandkosten zzgl. Versandkosten
Artikelnr.: NM26-201
Größe
Ausführung

Anwendungsbereiche:

für Montage in selbstständige Brandschutzunterdecken F/EI 90, mit umlaufender Gummi-Lippendichtung und Gipskartoneinlage, mit verdeckten Schnappverschlüssen und Fangarmen

Eigenschaften:

Brandgeprüft von unten (Raumseite), abgehängte Unterdecke und freitragende Unterdecke nach DIN EN 1364-2. Brandgeprüft von oben (aus dem Zwischendeckenbereich), abgehängte und freitragende Unterdecke nach DIN EN 1364-2. In Deutschland mit allgemeiner bauaufsichtlicher Zulassung (abZ) und allgemeiner Bauartengenehmigung (aBG) zugelassen. Größenabhängig mit Brandschutzset (Bs-Set) aus DF/GKF-Platten oder aus Mineralfaserplatten (MF).

Sonderanfertigungen und Abmessungen auf Anfrage (50 mm Raster).
Unbedingt angeben, welches Maß der Verschluss-Seite zuzuordnen ist.

Vorteile:

- Vielseitiger Einsatzbereich, mit AbZ
- Drei Beplankungsstärken
- Umlaufende Gummi-Lippendichtung (rauchdicht)
- Selbstjustierende Sicherheitsfangarme bei allen Größen
- Vierkantschloss mit Schlüssel und Abdeckkappe

Durchreichmaß: A3 -32 mm x B3, Bauöffnungsmaß (BÖM): A1 +5-10 mm / B1 +5-10 mm



40 mm Gipskartoneinlage DF nach DIN EN 520 / GKF nach DIN 18180 - EI90 (a <-> b)
Größe
A x B (V) 		Einbaumaß
A1 x B1 		Außenmaß
A2 x B2 		Lichte Weite
A3 x B3 		Bs-Set
A4 x B4 		Typ Tiefe
T1 / T2 		Gewicht (kg)
300 x 300 301 x 301 343 x 343 293 x 293 380 x 380 GKF 41,5 / 41 6,3
400 x 400 401 x 401 443 x 443 393 x 393 480 x 480 GKF 41,5 / 41 10,3
500 x 500 501 x 501 543 x 543 493 x 493 577 x 577 MF 41,5 / 41 14,8
600 x 600 601 x 601 643 x 643 593 x 593 677 x 677 MF 41,5 / 41 20,8
600 x 800 601 x 801 643 x 843 593 x 793 677 x 877 MF 41,5 / 41 26,0



43 mm Gipskartoneinlage DF nach DIN EN 520 / GKF nach DIN 18180 - EI90 (a <–> b)
Größe
A x B (V) 		Einbaumaß
A1 x B1 		Außenmaß
A2 x B2 		Lichte Weite
A3 x B3 		Bs-Set
A4 x B4 		Typ Tiefe
T1 / T2 		Gewicht (kg)
300 x 300 301 x 301 343 x 343 293 x 293 380 x 380 GKF 44,5 / 41 6,6
400 x 400 401 x 401 443 x 443 393 x 393 480 x 480 GKF 44,5 / 41 10,4
500 x 500 501 x 501 543 x 543 493 x 493 577 x 577 MF 44,5 / 41 15,4
600 x 600 601 x 601 643 x 643 593 x 593 677 x 677 MF 44,5 / 41 21,3
600 x 800 601 x 801 643 x 843 593 x 793 677 x 877 MF 44,5 / 41 26,8



50 mm Gipskartoneinlage DF nach DIN EN 520 / GKF nach DIN 18180 - EI90 (a <–> b)
Größe
A x B (V) 		Einbaumaß
A1 x B1 		Außenmaß
A2 x B2 		Lichte Weite
A3 x B3 		Bs-Set
A4 x B4 		Typ Tiefe
T1 / T2 		Gewicht (kg)
300 x 300 301 x 301 343 x 343 293 x 293 380 x 380 GKF 51,5 / 41 10,6
400 x 400 401 x 401 443 x 443 393 x 393 480 x 480 GKF 51,5 / 41 16,8
500 x 500 501 x 501 543 x 543 493 x 493 577 x 577 MF 51,5 / 41 16,0
600 x 600 601 x 601 643 x 643 593 x 593 677 x 677 MF 51,5 / 41 22,6
600 x 800 601 x 801 643 x 843 593 x 793 677 x 877 MF 51,5 / 41 28,6


Download Montageanleitung
