Anwendungsbereiche:

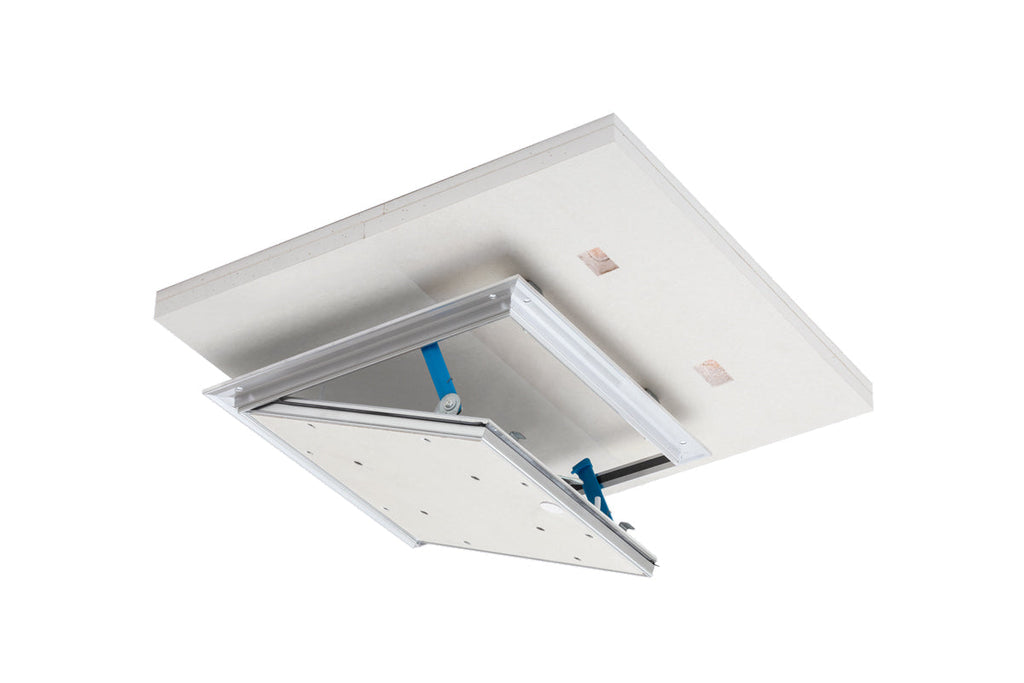

Die Alumatic Safe 30 ist mit 30 Minuten Feuerwiderstand zur Montage in abgehängte Brandschutzunterdecken F/EI30 (2 x 12,5 mm) und Unterdecken in Verbindung mit Decken der Bauart II und III (12,5 u. 15 mm) geeignet.
Eigenschaften:
2 x 12,5 mm geprüft nach DIN EN 1364-2 in Verbindung mit DIN EN 1363-1. Brandbeanspruchung von unten als auch von oben. Einbaurahmen (mit Dämmschichtbildner) und Klappendeckel (mit umlaufender Gummi-Lippendichtung) aus verwindungssteifem Alu-Strangprofil. Eingebaute Gipskartonfeuerschutzplatte 15 mm oder 2 x 12,5 mm, 2-teiliges Brandschutz-Set aus DF/GKF, Klappendeckel aushängbar, mit Montagesatz. Optional andere Verschlussarten möglich. Verwendbarkeitsnachweise können bei uns angefordert werden.
Geprüfte Abmessung 200 x 200 mm bis 600 x 600 mm im 50 mm Raster (unbedingt angeben, welches Maß der Verschluss-Seite zuzuordnen ist).
Vorteile:
- Vielseitiger Einsatzbereich, mit AbZ
- Hochwertige, umlaufende Gummi-Lippendichtung
- Vierkantschloss mit Schlüssel und Abdeckkappe
- Mit verdeckten Schnappverschlüssen und selbstjustierenden Sicherheitsfangarmen
- Flächenbündiger Einbau in GK-Decken
- Klappendeckel aushängbar
Sicherheit:
2 x 12,5 mm geprüft nach DIN EN 1364-2 in Verbindung mit DIN EN 1363-1. Brandbeanspruchung von unten als auch von oben.

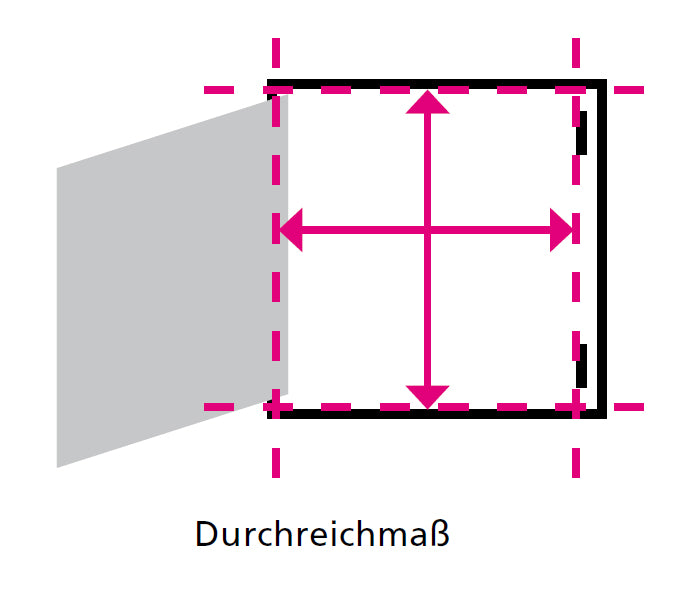

Durchreichmaß: A3 -32 mm Bauöffnungsmaß (BÖM): A1 +5 mm / B1 +5 mm Sonderanfertigungen und Abmessungen auf Anfrage.
|
12,5 mm Gipskartoneinlage DFH2 nach DIN EN 520 / GKF nach DIN 18180 - EI30 (a < - b)
Zugelassen für Unterdecken in Verbindung mit Decken der Bauart II und III DIN 4102-4
|

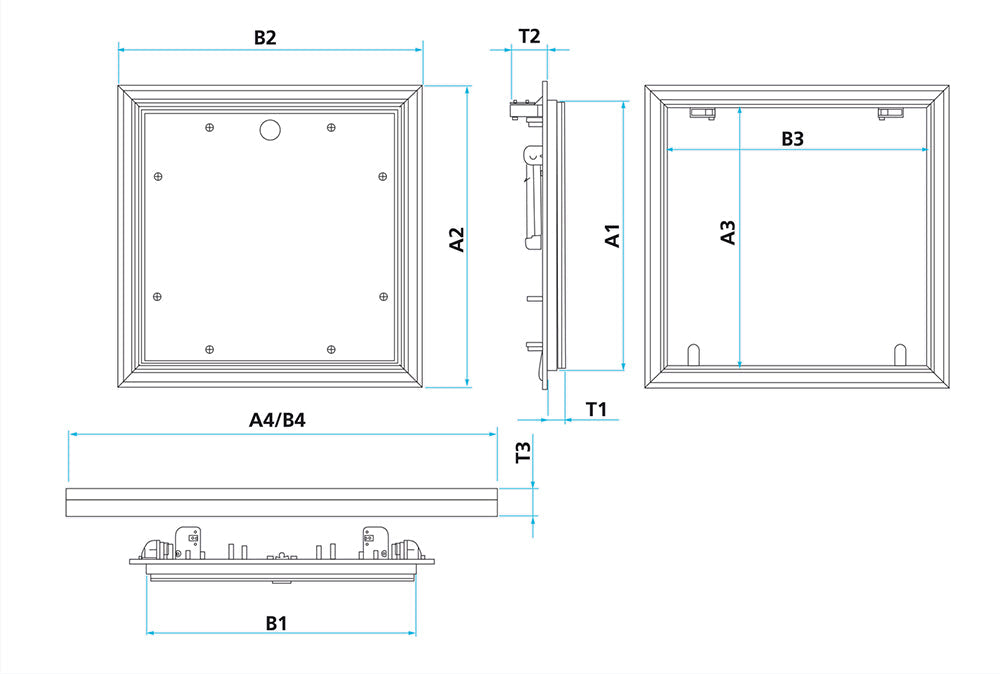

Größe
A x B (V) |
Einbaumaß
A1 x B1 |
Außenmaß
A2 x B2 |
Lichte Weite A3 x B3 |
Bs-Set
A4 x B4 |
Tiefe
T1 / T2 |
Gewicht (kg) |
| 300 x 300 |
297 x 297 |
339 x 339 |
289 x 289 |
480 |
13 / 41 / 30,5 |
3,7 |
| 400 x 400 |
397 x 397 |
439 x 439 |
389 x 389 |
580 |
13 / 41 / 30,5 |
5,9 |
| 500 x 500 |
497 x 497 |
539 x 539 |
489 x 489 |
680 |
13 / 41 / 30,5 |
8,0 |
| 600 x 600 |
597 x 597 |
639 x 639 |
589 x 589 |
780 |
13 / 41 / 30,5 |
11,4 |
15 mm Gipskartoneinlage DFH2 nach DIN EN 520 / GKF nach DIN 18180 - EI30 (a < - b)
Zugelassen für Unterdecken in Verbindung mit Decken der Bauart II und III DIN 4102-4 |
Größe
A x B (V) |
Einbaumaß
A1 x B1 |
Außenmaß
A2 x B2 |
Lichte Weite
A3 x B3 |
Bs-Set
A4 x B4 |
Tiefe
T1 / T2 |
Gewicht (kg) |
| 300 x 300 |
301 x 301 |
343 x 343 |
293 x 293 |
380 x 380 |
26 / 41 / 30,5 |
8,1 |
| 400 x 400 |
401 x 401 |
443 x 443 |
393 x 393 |
480 x 480 |
26 / 41 / 30,5 |
9,6 |
| 500 x 500 |
501 x 501 |
543 x 543 |
493 x 493 |
577 x 577 |
26 / 41 / 30,5 |
16,5 |
| 600 x 600 |
601 x 601 |
643 x 643 |
593 x 593 |
677 x 677 |
26 / 41 / 30,5 |
23,5 |
2 x 12,5 mm Gipskartoneinlage DF nach DIN EN 520 / GKF nach DIN 18180 - EI30 (a < - > b)
(um 20 mm Beplankung bündig abzuschließen, verwendet man ein Unterlegprofil von 5 mm)
Zugelassen für abgehängte Unterdecken (F30 - A) DIN 4102-2 |
Größe
A x B (V) |
Einbaumaß
A1 x B1 |
Außenmaß
A2 x B2 |
Lichte Weite
A3 x B3 |
Bs-Set
A4 x B4 |
Tiefe
T1 / T2 |
Gewicht (kg) |
| 300 x 300 |
297 x 297 |
339 x 339 |
289 x 289 |
480 |
26 / 41 / 30,5 |
8,9 |
| 400 x 400 |
397 x 397 |
439 x 439 |
389 x 389 |
580 |
26 / 41 / 30,5 |
13,2 |
| 500 x 500 |
497 x 497 |
539 x 539 |
489 x 489 |
680 |
26 / 41 / 30,5 |
18,6 |
| 600 x 600 |
597 x 597 |
639 x 639 |
589 x 589 |
780 |
26 / 41 / 30,5 |
25,6 |
Download Montageanleitung
