Anwendungsbereiche:

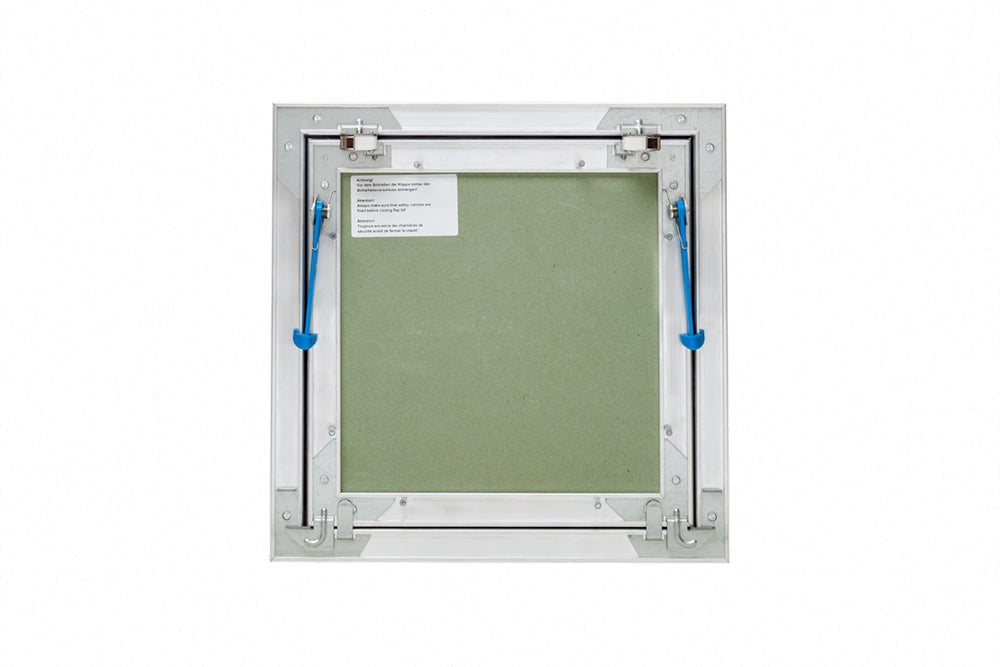

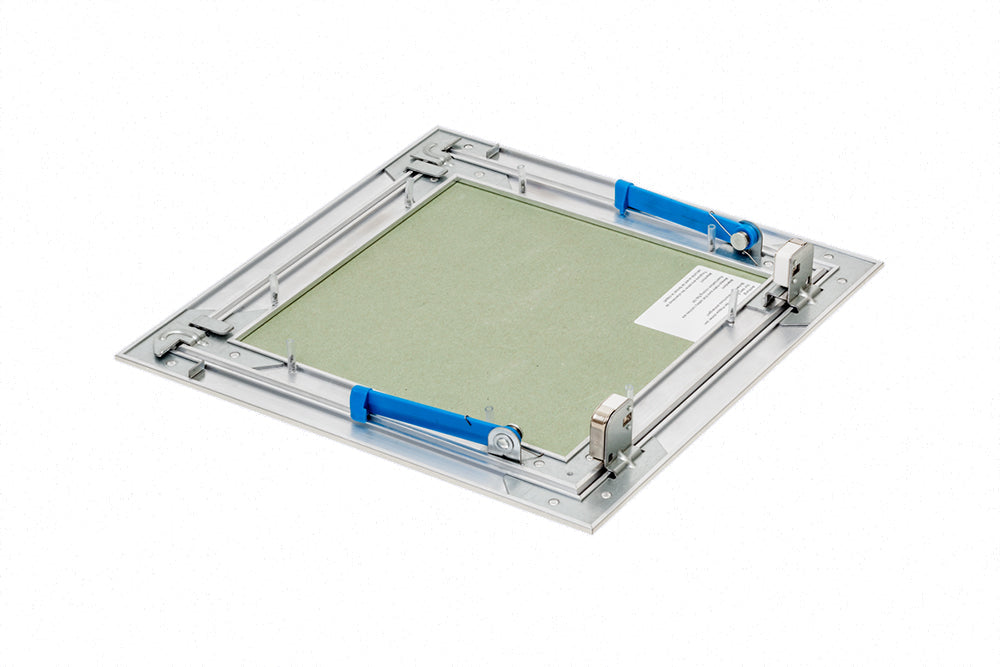

Die Alumatic Revisionsklappe ist eine Revisionstüre mit umlaufender Gummi-Lippendichtung und Gipskartoneinlage, feuchtraumgeeignet, mit verdeckten Schnappverschlüssen und selbstjustierenden Sicherheitsfangarmen und für die Decken- und Wandmontage geeignet.
Eigenschaften:
Eingebaute Gipskartonplatte H2/GKBI 12,5 mm; 15 mm oder 2 x 12,5 mm, Klappendeckel aushängbar, mit Montagesatz, feuchtraumgeeignet. Einbaurahmen (mit umlaufender Gummi-Lippendichtung) und Türprofilrahmen aus verwindungssteifem Alu-Strangprofil Eloxalqualität. Optional andere Verschlussarten möglich.
Vorteile:
- Extrem verwindungssteife Aluminiumprofile ermöglichen auch Übergrößen; mehrflügelige Klappen und Sondergeometrien
- Hochwertige Gummi-Lippendichtung

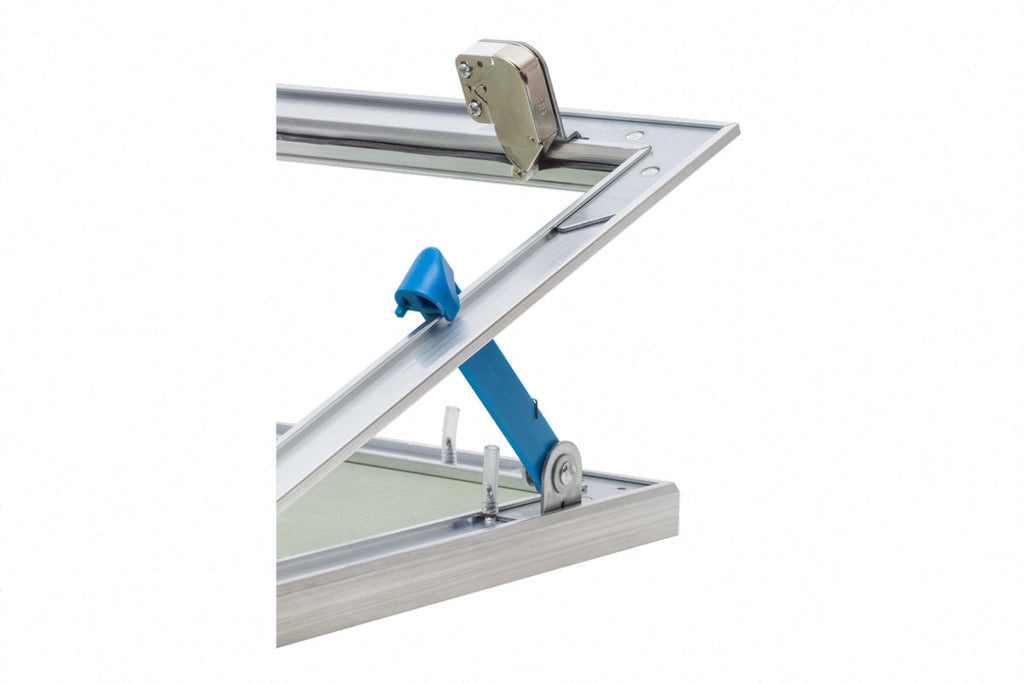

- Selbstjustierende Sicherheitsfangarme bei allen Größen bieten höchste Sicherheit
- Geschraubte Gipskartoneinlage ermöglicht den bauseitigen Austausch
Montagehinweis: Bei der Wandmontage sind die Verschlüsse oben anzuordnen. Sonderanfertigungen auf Anfrage.
Durchreichmaß: A3 -32 mm – Bauöffnungsmaß (BÖM): A1 +5 mm / B1 +5 mm
|
12,5 mm Gipskartoneinlage H2 nach DIN EN 520 / GKBI nach DIN 18180
|

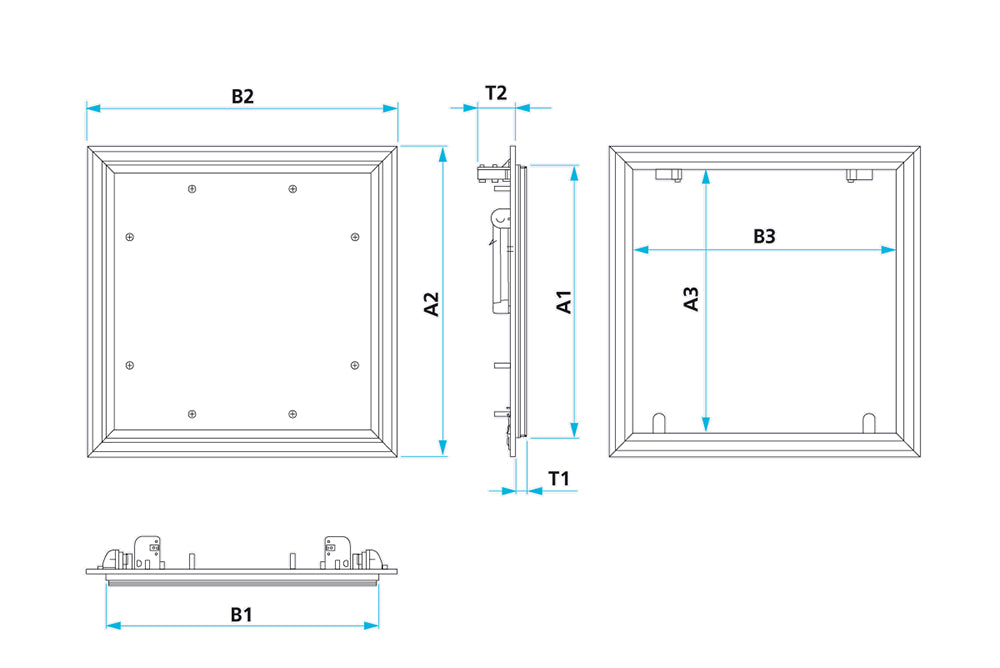

Größe
A x B (V)
|
Einbaumaß
A1 x B1
|
Außenmaß
A2 x B2
|
Lichte Weite
A3 x B3
|
Tiefe
T1 / T2
|
Gewicht (kg) |
| 200 x 200 |
197 x 197 |
238 x 238 |
187 x 187 |
13 / 41 |
1,2 |
| 300 x 300 |
297 x 297 |
338 x 388 |
287 x 287 |
13 / 41 |
1,8 |
| 300 x 600 |
297 x 597 |
328 x 638 |
287 x 587 |
13 / 41 |
2,8 |
| 400 x 400 |
397 x 397 |
438 x 438 |
387 x 387 |
13 / 41 |
2,6 |
| 400 x 600 |
397 x 597 |
438 x 638 |
387 x 587 |
13 / 41 |
3,6 |
| 500 x 500 |
497 x 497 |
538 x 538 |
487 x 487 |
13 / 41 |
3,6 |
| 600 x 600 |
597 x 597 |
638 x 638 |
587 x 587 |
13 / 41 |
4,8 |
| 600 x 1000 |
597 x 997 |
638 x 1038 |
587 x 987 |
13 / 41 |
6,9 |
| 600 x 1200 |
597 x 1197 |
638 x 1238 |
587 x 1187 |
13 / 41 |
7,9 |
| 800 x 800 |
797 x 797 |
838 x 838 |
787 x 787 |
13 / 41 |
7,1 |
| 800 x 1000 |
797 x 997 |
838 x 1038 |
787 x 987 |
13 / 41 |
8,6 |
| 1000 x 1000 |
997 x 997 |
1038 x 1038 |
987 x 987 |
13 / 41 |
11,5 |
|
15 mm Gipskartoneinlage DFH2 nach DIN EN 520 / GKFI nach DIN 18180
|
Größe
A x B (V)
|
Einbaumaß
A1 x B1
|
Außenmaß
A2 x B2
|
Lichte Weite
A3 x B3
|
Tiefe
T1 / T2
|
Gewicht (kg) |
| 300 x 300 |
297 x 297 |
338 x 338 |
287 x 287 |
16 / 41 |
2,2 |
| 400 x 400 |
397 x 397 |
438 x 438 |
387 x 387 |
16 / 41 |
3,2 |
| 500 x 500 |
497 x 497 |
538 x 538 |
487 x 487 |
16 / 41 |
4,6 |
| 600 x 600 |
597 x 597 |
638 x 638 |
587 x 587 |
16 / 41 |
6,2 |
| 2 x 12,5 mm Gipskartoneinlage H2 nach DIN EN 520 / GKBI nach DIN 18180 |
Größe
A x B (V)
|
Einbaumaß
A1 x B1
|
Außenmaß
A2 x B2
|
Lichte Weite
A3 x B3
|
Tiefe
T1 / T2
|
Gewicht (kg) |
| 200 x 200 |
197 x 197 |
238 x 238 |
187 x 187 |
26 / 41 |
1,6 |
| 300 x 300 |
297 x 297
|
338 x 338
|
287 x 287
|
26 / 46 |
2,6 |
| 400 x 400 |
397 x 397
|
438 x 438
|
387 x 387
|
26 / 46 |
4,2 |
| 500 x 500 |
497 x 497
|
538 x 538
|
487 x 487
|
26 / 46 |
5,8 |
| 600 x 600 |
597 x 597
|
638 x 638
|
587 x 587
|
26 / 46 |
8 |
