Eigenschaften:

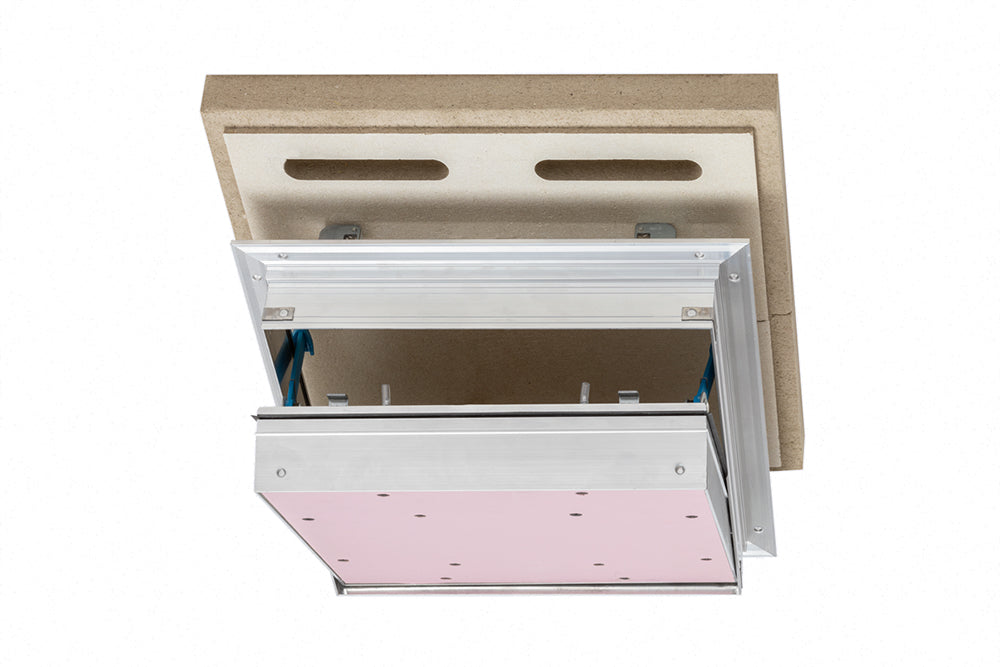

für Montage in selbstständige Brandschutzunterdecken, mit umlaufender Gummi-Lippendichtung und Gipskartoneinlage, mit verdeckten Schnappverschlüssen und Fangarmen.
Geprüft nach DIN 4102-2. Brandbeanspruchung von unten als auch von oben (aus dem Zwischendeckenbereich). Eingebaute Gipskartonfeuerschutzplatte DF/GKF 2 x 25 mm, 2-teiliges Brandschutz-Set aus GKF, Klappendeckel aushängbar, mit Montagesatz. Einbaurahmen (mit Dämmschichtbildner) und Klappendeckel (mit umlaufender Gummi-Lippendichtung) aus verwindungssteifem Alu-Strangprofil. Revisionsklappe für freitragende Brandschutz-Unterdecke F/EI90 als Sonderanfertigung lieferbar, geprüft in der Abmessung bis 430 x 800 mm. Verwendbarkeitsnachweise können bei uns angefordert werden.
Sonderanfertigungen und Abmessungen auf Anfrage (50 mm Raster). Unbedingt angeben, welches Maß der Verschluss-Seite zuzuordnen ist.
Vorteile:
- Hochwertige Gummi-Lippendichtung
- Mit verdeckten Schnappverschlüssen
- Fangarme bei allen Größen bieten höchste Sicherheit
- Flächenbündiger Einbau in GK-Decken
- Klappendeckel aushängbar
Sicherheit:
Unterdecke allein geprüft von unten als auch von oben (aus dem Zwischendeckenbereich)
Durchreichmaß: A3 -40 mm x B3 -32 mm – Bauöffnungsmaß (BÖM): A1 +5 mm / B1 +5 mm – Brandschutzauflage: A2 +130 mm / B2 +130 mm
| 2 x 25 mm Gipskartoneinlage DF nach DIN EN 520 / GKFI nach DIN 18180 - EI90 (a < - >b) |
Größe
A x B (V)
|
Einbaumaß
A1 x B1
|
Außenmaß
A2 x B2
|
Lichte Weite
A3 x B3
|
Typ |
Bs-Set A4 x B4 |
Tiefe
T1 / T2
|
Gewicht (kg) |
| 300 x 300 |
301 x 301 |
343 x 343 |
293 x 293 |
GKF |
380 x 380 |
51,5 / 41 |
10,6 |
| 400 x 400 |
401 x 401 |
443 x 443 |
393 x 393 |
GKF |
480 x 480 |
51,5 / 41 |
16,8 |
| 500 x 500 |
501 x 501 |
543 x 543 |
493 x 493 |
MF |
577 x 577 |
51,5 / 41 |
16 |
| 600 x 600 |
601 x 601 |
643 x 643 |
593 x 593 |
MF |
677 x 677 |
51,5 / 41 |
22,6 |
| 600 x 800 |
601 x 801 |
643 x 843 |
593 x 793 |
MF |
677 x 877 |
51,5 / 41 |
28,6 |
