Eigenschaften:

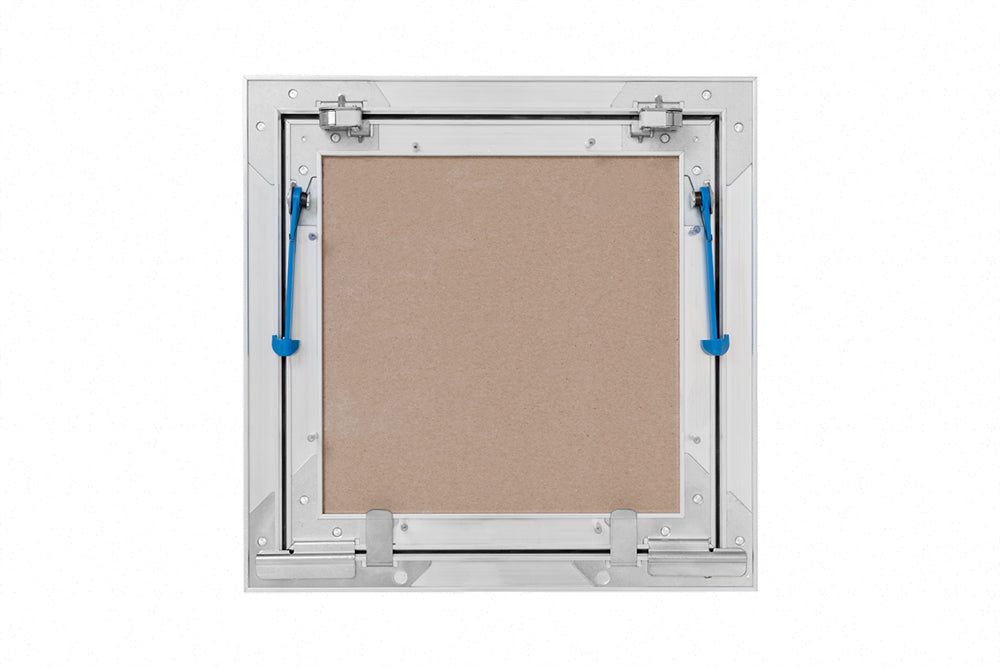

für Montage in selbstständige Brandschutzunterdecken, mit umlaufender Gummi-Lippendichtung und Gipskartoneinlage, mit verdeckten Schnappverschlüssen und selbstjustierenden Sicherheitsfangarmen.
Geprüft nach DIN EN 1364-2, DIN EN 1363-1. Geprüft auf Luftschalldämmung in Anlehnung an DIN EN ISO 10140-2. Das gemessene Schalldämm-Maß beträgt 36,2 dB. Eingebaute Gipskartonfeuerschutzplatte DFH2/GKFI 2 x 15 mm, 2-teiliges Brandschutz-Set aus GKF, Klappendeckel aushängbar, mit Montagesatz. Einbaurahmen (mit Dämmschichtbildner) und Klappendeckel (mit umlaufender Gummi-Lippendichtung) aus verwindungssteifem Alu-Strangprofil. Verwendbarkeitsnachweise können bei uns angefordert werden.
Sonderanfertigungen und Abmessungen auf Anfrage (50 mm Raster). Unbedingt angeben, welches Maß der Verschluss-Seite zuzuordnen ist.
Vorteile:
- Hochwertige Gummi-Lippendichtung
- Mit verdeckten Schnappverschlüssen
- Selbstjustierende Sicherheitsfangarme bei allen Größen bietet höchste Sicherheit
- Flächenbündiger Einbau in GK-Decken
- Klappendeckel aushängbar
Sicherheit:
Unterdecke allein geprüft von unten Luftschalldämmung: PB Nr. 196/2015-1 EI60 (a <– b)
Durchreichmaß: A3 -32 mm – Bauöffnungsmaß (BÖM): A1 +5 mm / B1 +5 mm – Brandschutzauflage: A2 +141 mm / B2 +141 mm
| 2 x 12,5 mm Gipskartoneinlage DFH2 nach DIN EN 520 / GKFI nach DIN 18180 - EI60 (a <- b) |
Größe
A x B (V)
|
Einbaumaß
A1 x B1
|
Außenmaß
A2 x B2
|
Lichte Weite
A3 x B3
|
Tiefe
T1 / T2
|
Gewicht (kg) |
| 300 x 300 |
297 x 297 |
339 x 339 |
289 x 289 |
31 / 47 |
9,6 |
| 400 x 400 |
397 x 397 |
439 x 439 |
389 x 389 |
31 / 47 |
14,5 |
| 500 x 500 |
497 x 497 |
539 x 539 |
489 x 489 |
31 / 47 |
20 |
| 600 x 600 |
597 x 597 |
639 x 639 |
589 x 589 |
31 / 47 |
28 |
Download Montageanleitung
