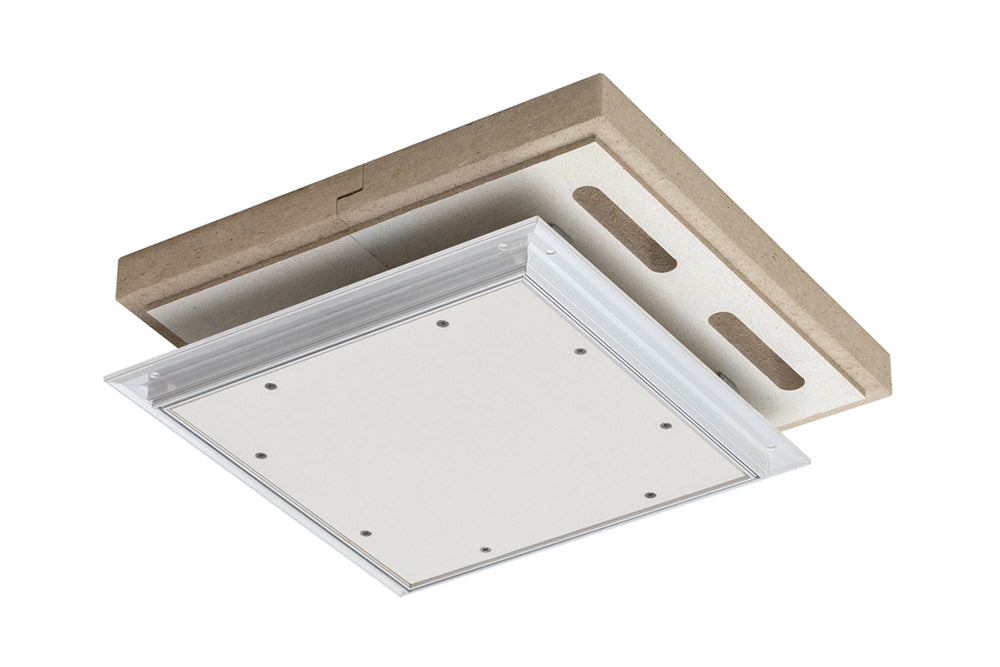

Alumatic F/EI30 Revisionsklappe - mit GK-Einlage - Brandschutzklappe

€104,90 EUR
inkl. 19% MwSt. zzgl. Versandkosten zzgl. Versandkosten
Artikelnr.: NM22-378
Größe
Ausführung

Eigenschaften:

für Montage in selbstständige Brandschutzunterdecken, mit umlaufender Gummi-Lippendichtung und Gipskartoneinlage, mit verdeckten Schnappverschlüssen und selbstjustierenden Sicherheitsfangarmen.

Eingebaute Gipskartonfeuerschutzplatte 15 mm, 18 mm oder 2 x 12,5 mm, 2-teiliges Brandschutz-Set aus Mineralfaser, Klappendeckel aushängbar, mit Montagesatz. Einbaurahmen (mit Dämmschichtbildner) und Klappendeckel (mit umlaufender Gummi-Lippendichtung) aus verwindungssteifem Alu-Strangprofil. Revisionsklappe für freitragende Brandschutz-Unterdecke F/EI30 (18 mm) als Sonderanfertigung lieferbar, geprüft in der Abmessung bis 450 x 1.500 mm. Verwendbarkeitsnachweise können bei uns angefordert werden.

Sonderanfertigungen und Abmessungen auf Anfrage (50 mm Raster).

Vorteile:

- Hochwertige Gummi-Lippendichtung
- Mit verdeckten Schnappverschlüssen
- Selbstjustierende Sicherheitsfangarme bei allen Größen bieten höchste Sicherheit
- Flächenbündiger Einbau in GK-Decken
- Klappendeckel aushängbar

Sicherheit:

Unterdecke allein geprüft von unten als auch von oben bei 15 mm Brandbeanspruchung von oben (aus dem Zwischendeckenbereich) 15,0 mm - EI30 (a –> b)

Montagehinweise: Unbedingt angeben, welches Maß der Verschluss-Seite zuzuordnen ist.

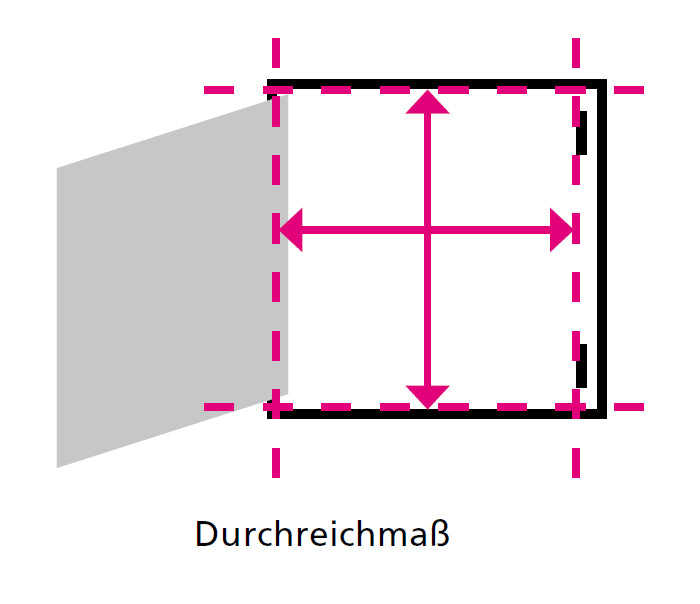

Durchreichmaß: A3 -32 mm – Bauöffnungsmaß (BÖM): A1 +5 mm / B1 +5 mm – Brandschutzauflage: A2 +38 mm / B2 +38 mm



Bei dem Modell "Alumatic F/EI30 Revisionsklappe 15 mm Gipskartoneinlage DFH2 nach DIN EN 520" ist keine Brandschutzzulassung vorhanden!



15 mm Gipskartoneinlage DFH2 nach DIN EN 520 / GKFI nach DIN 18180 - EI30 (a -> b)
Größe
A x B (V)
Einbaumaß
A1 x B1
Außenmaß
A2 x B2
Lichte Weite
A3 x B3
Tiefe
T1 / T2
Gewicht (kg)
300 x 300 297 x 297 339 x 339 289 x 289 16 / 41 4,1
400 x 400 397 x 397 439 x 439 389 x 389 16 / 41 6,1
500 x 500 497 x 497 539 x 539 489 x 489 16 / 41 8,6
600 x 600 597 x 597 639 x 639 589 x 589 16 / 41 12,5



18 mm Gipskartoneinlage DF nach DIN EN 520 / GKFI nach DIN 18180 - EI30 (a -> b)
Größe
A x B (V)
Einbaumaß
A1 x B1
Außenmaß
A2 x B2
Lichte Weite
A3 x B3
Tiefe
T1 / T2
Gewicht (kg)
300 x 300 297 x 297 339 x 339 289 x 289 19 / 41 4,1
400 x 400 397 x 397 439 x 439 389 x 389 19 / 41 6,4
500 x 500 497 x 497 539 x 539 489 x 489 19 / 41 9,5
600 x 600 597 x 597 639 x 639 589 x 589 19 / 41 13,7



2 x 12,5 mm Gipskartoneinlage DF nach DIN EN 520 / GKF nach DIN 18180 - EI30 (a <-> b)
(um 20 mm Beplankung bündig abzuschließen, verwendet man ein Unterlegprofil von 5 mm)
Größe
A x B (V)
Einbaumaß
A1 x B1
Außenmaß
A2 x B2
Lichte Weite
A3 x B3
Tiefe
T1 / T2
Gewicht (kg)
300 x 300 297 x 297 339 x 339 289 x 289 26 / 41 4,6
400 x 400 397 x 397 439 x 439 389 x 389 26 / 41 7,2
500 x 500 497 x 497 539 x 539 489 x 489 26 / 41 10,5
600 x 600 597 x 597 639 x 639 589 x 589 26 / 41 15,1



Download Montageanleitung
