Alumatic safe F/EI30 Revisionsklappe - mit GK-Einlage - rauch-, luft- und staubdicht mit Abz

€183,90 EUR
inkl. 19% MwSt. zzgl. Versandkosten zzgl. Versandkosten
Artikelnr.: NM26-918
Größe

Eigenschaften:

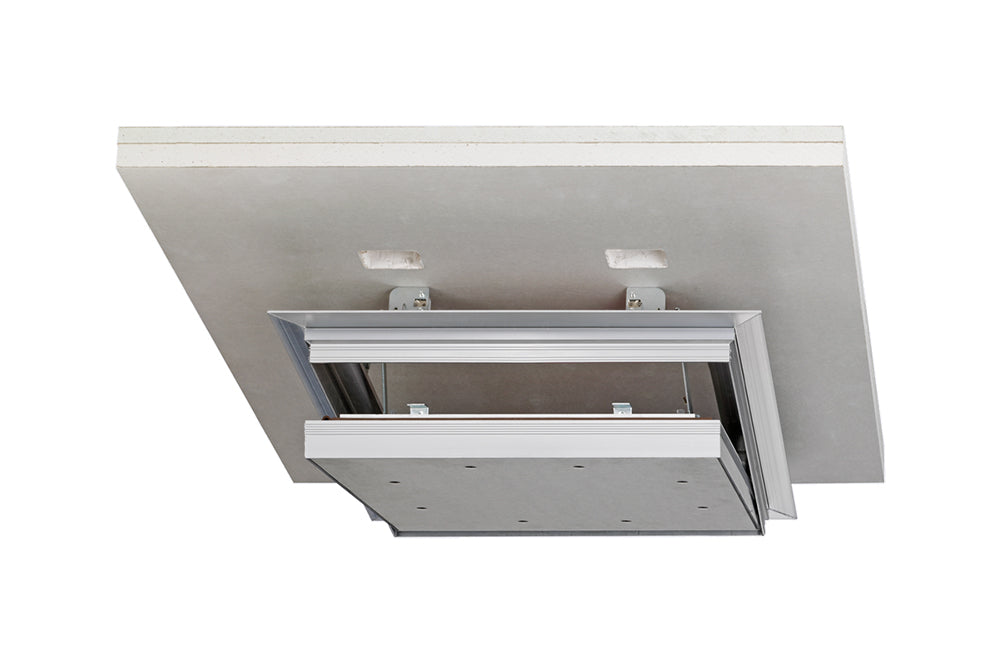

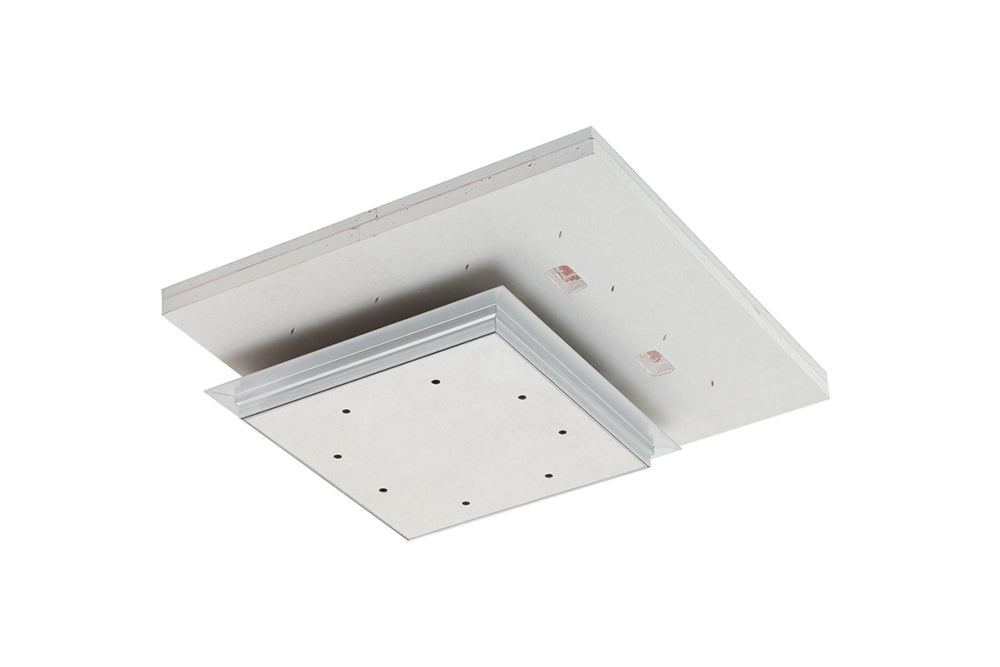

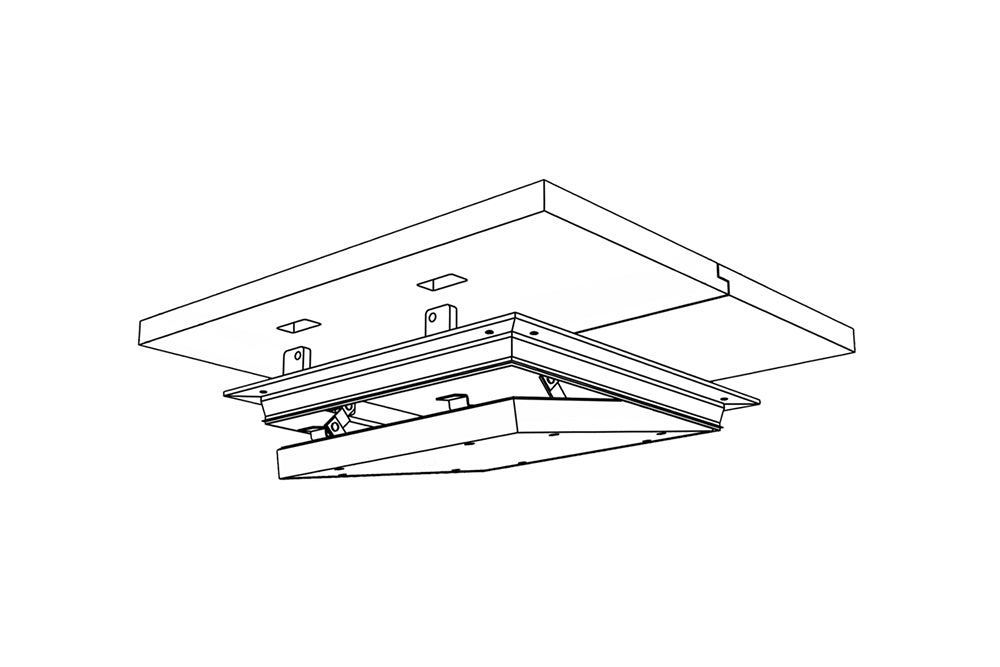

rauch-, luft- und staubdicht für Montage in selbstständige Brandschutzunterdecken mit umlaufender EPDM-Hohlkammerdichtung und Gipskartoneinlage, mit verdeckten Schnappverschlüssen und Fangarmen.

Geprüft auf Feuerschutzklasse F/EI30 nach DIN EN 1364-2 in Verbindung mit DIN EN 1363-1. Geprüft auf Rauchdichtigkeit nach DIN EN 1634-3. Geprüft auf Luftdurchlässigkeit in Anlehnung an DIN EN 1026 und DIN EN 12207. Prüfergebnisse in der besten Klassifizierungsstufe (Fensterklasse 4). Eingebaute Gipskartonfeuerschutzplatte DF/GKF 2 x 12,5 mm, 2-teiliges Brandschutz-Set aus GKF, Klappendeckel aushängbar, mit Montagesatz. Einbaurahmen (mit Dämmschichtbildner) und Klappendeckel (mit EPDM-Hohlkammerdichtung) aus verwindungssteifem Alu-Strangprofil Eloxalqualität, Brandschutzset aus Gipskarton-Feuerschutzplatten. Verwendbarkeitsnachweise können bei uns angefordert werden.

Sonderanfertigungen und Abmessungen auf Anfrage (50 mm Raster). Unbedingt angeben, welches Maß der Verschluss-Seite zuzuordnen ist.

Vorteile:

- Verhindert zusätzlich das Austreten von kaltem Rauch und schützt so vor Vergiftung
- Ideal für Räume, in denen die Zu- und Abluft über den Deckenhohlraum geführt wird
- Wird besonders in Rein- und OP-Räumen eingesetzt, in denen ein besonderes Luftmanagement (Über-/Unterdruck) gefordert ist
- Besonderer Schutz durch Hohlkammerdichtung
- Auf Anfrage auch ohne Brandschutz erhältlich
- Mit verdeckten Schnappverschlüssen

Sicherheit:

Brandbeanspruchung von oben (aus dem Zwischendeckenbereich).

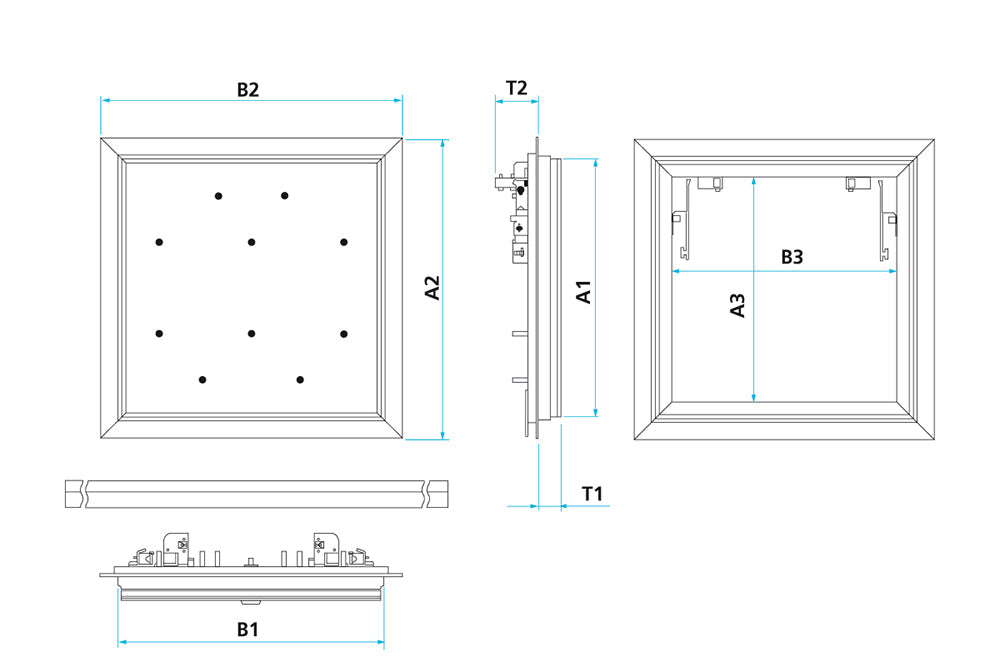

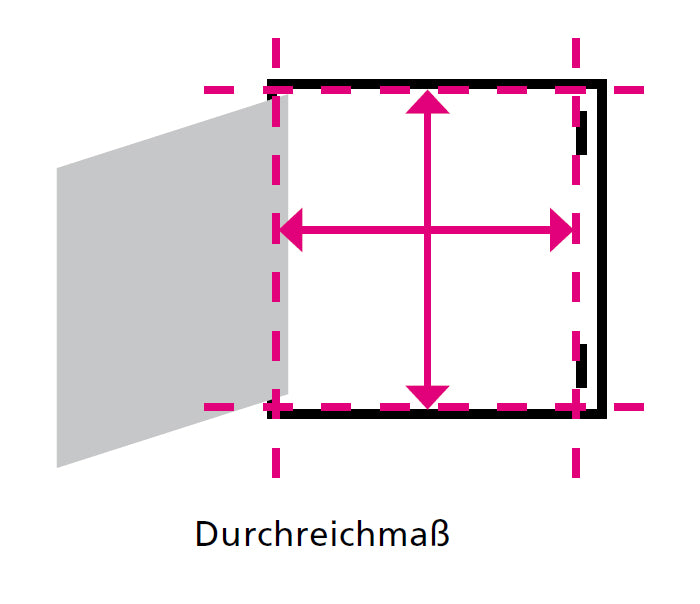

Durchreichmaß: A3 -12 mm / B3 -32 mm – Bauöffnungsmaß (BÖM): A1 +5 mm / B1 +5 mm – Brandschutzauflage: A2 +141 mm / B2 +141 mm.

Brandschutzauflage = Außenmaß A2/B2 + 141 mm.


2 x 12,5 mm Gipskartoneinlage DF nach DIN EN 520 / GKF nach DIN 18180 - EI30 (a -> b)
Größe
A x B (V)
Einbaumaß
A1 x B1
Außenmaß
A2 x B2
Lichte Weite
A3 x B3
Tiefe
T1 / T2
Gewicht (kg)
300 x 300 300 x 300 341 x 341 251 x 251 25,5 / 47 9,1
400 x 400 400 x 400 441 x 441 351 x 351 25,5 / 47 13,1
500 x 500 500 x 500 541 x 541 451 x 451 25,5 / 47 18,6
600 x 600 600 x 600 641 x 641 551 x 551 25,5 / 47 24,4
